Ленточнопильный станок с гидрозагрузкой по металлу Stalex BS-315G
555 330 руб.
с НДС - на 04.12.2024 г.
| Модель: |  |
Stalex BS-315G |
| Артикул: | |
388122 |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
- Описание
- Дополнительная оснастка
-
Документы -
Видео
- Комментарии
- Отзывы
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315G позволяет делать распилы заготовок диаметром до 230мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – ленточная пила сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

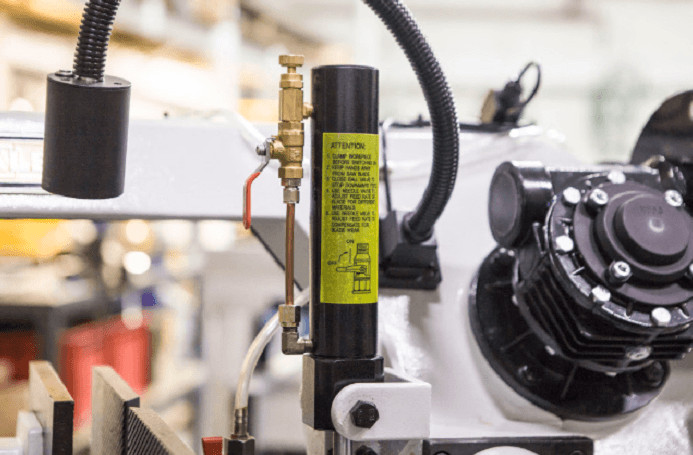

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

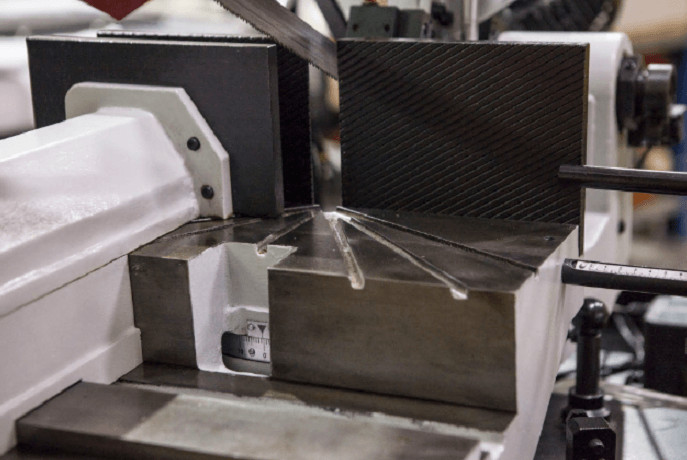

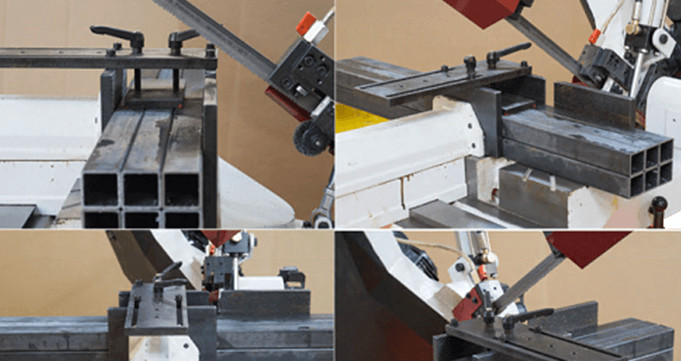

Используя данную модель имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления

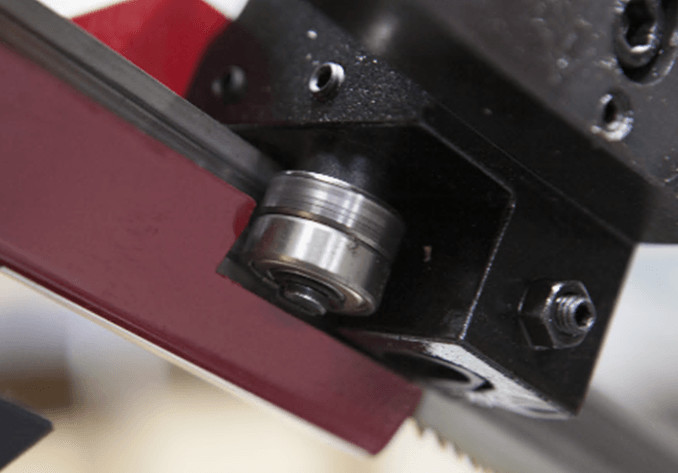

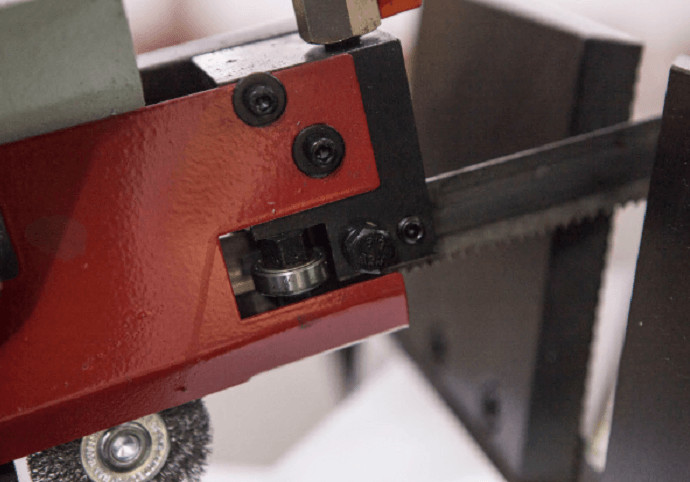

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания

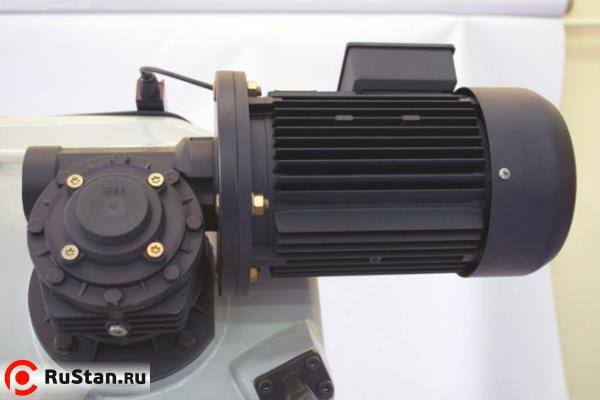

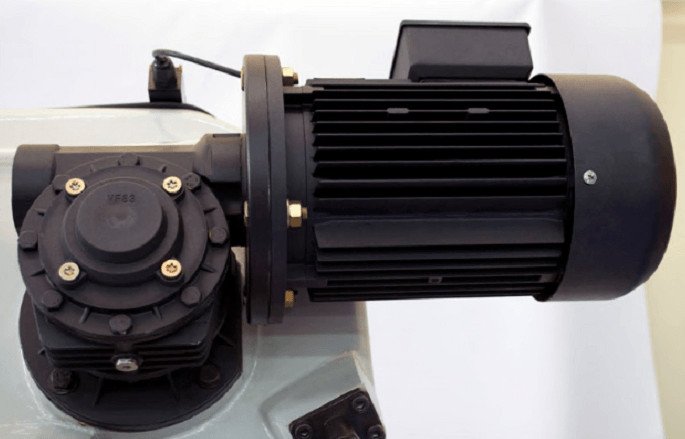

- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Основные элементы станка Stalex BS-315G
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Тиски механические с ручным зажимом
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Технические характеристики ленточнопильного станка Stalex BS-315G |
||||
|---|---|---|---|---|
| Характеристика | Значение | |||
| Мощность двигателя | 0,75/1,1 кВт. (3-х фазный) | |||
| Привод | зубчатый | |||
| Скорость резания | 40 – 80 м/мин | |||
| -45° | 90° | +45° | +60° | |
| Максимальное сечение круглого профиля, мм | 210 | 230 | 210 | 130 |
| Максимальное сечение квадратного профиля, мм | 210х170 | 315х170 | 210х170 | 130х130 |
| Угол разворота рамы | +90° -45° +45° +60° | |||
| Размер полотна | 27х0,9х2825 мм | |||
| Подача пильной рамы | собственный вес с гидрорегулировкой | |||
| Зажим заготовки | ручной | |||
| Габариты станка (ДхШхВ), мм | 1630х870х970 - пила
720х560х600 - стойка |
|||
| Масса нетто/брутто, кг | 350/390 | |||
Стандартная комплектация
- Поворотный стол с возможность поворота -45°…0°…+45°…+60°
- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски механические с ручным зажимом
- Скорость вращения пилы фиксированная 40, 80 м/мин

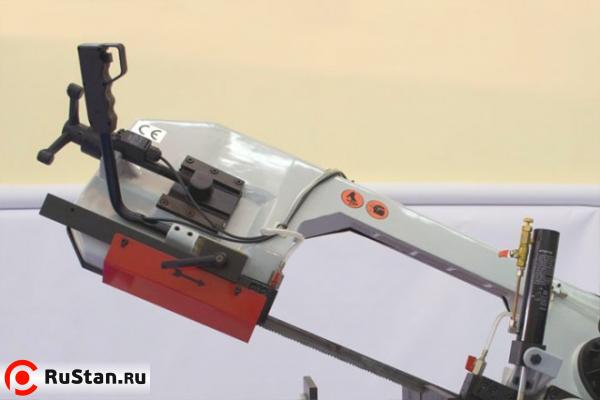

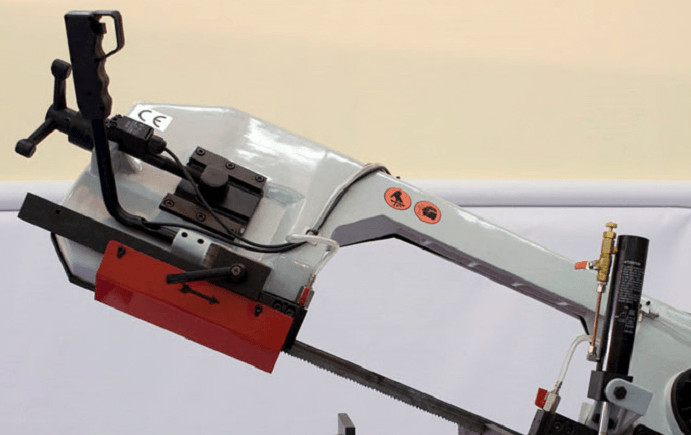

- Ручное натяжение ленты

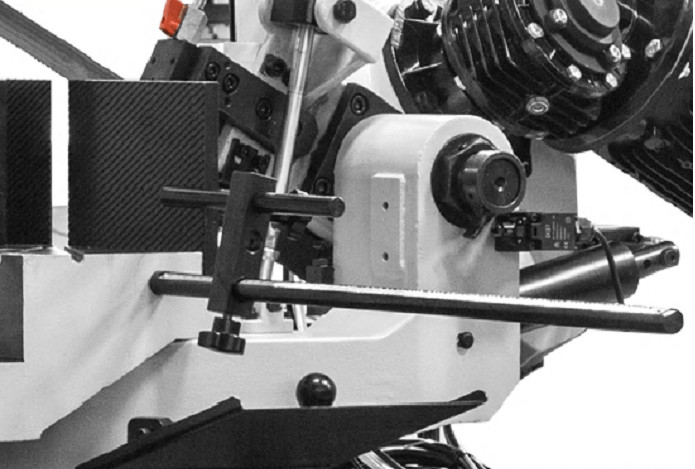

- Мерный упор 500 мм

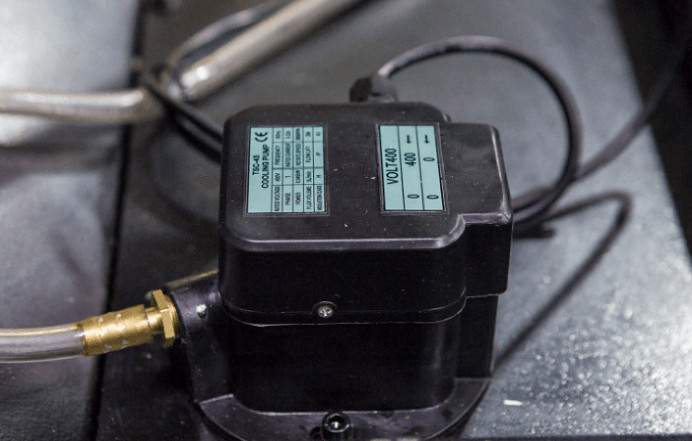

- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
