Цена для юр. и физ. лиц
1 027 420 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Документы
  • Комментарии
  • Отзывы

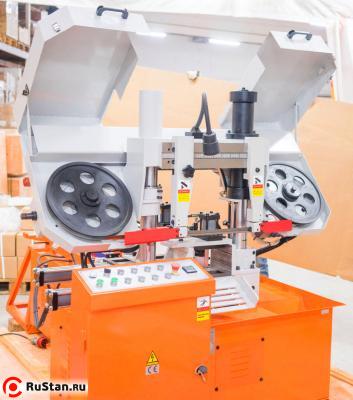

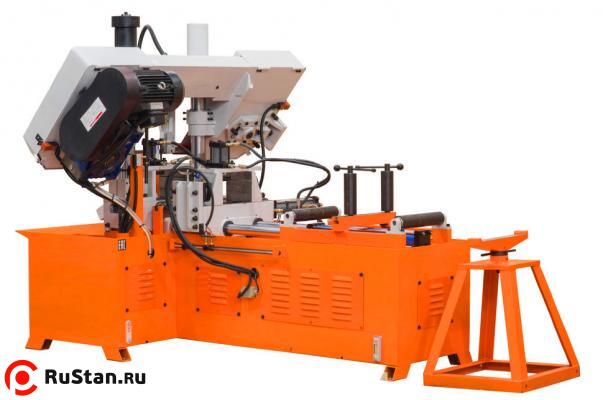

Модель Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.

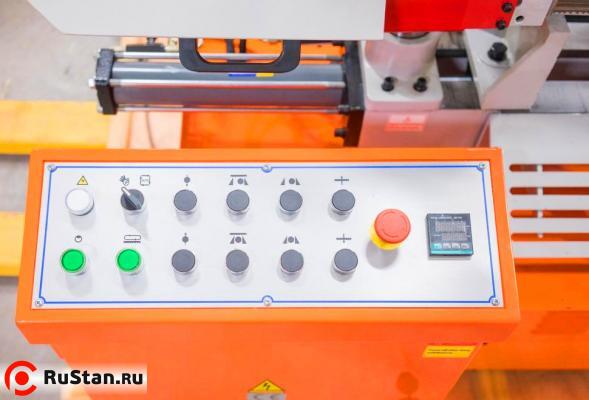

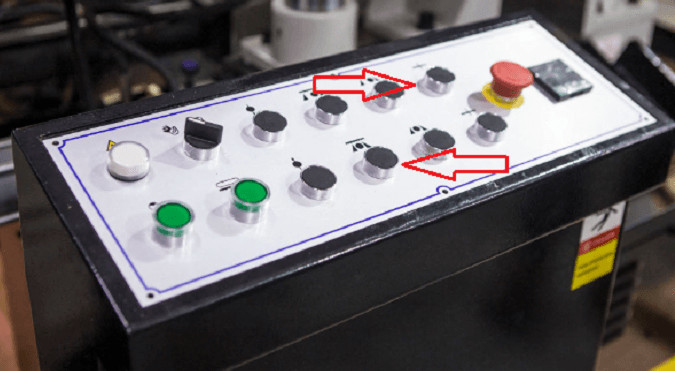

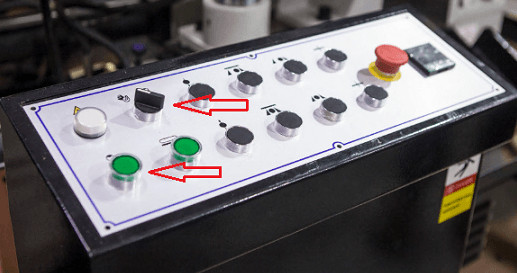

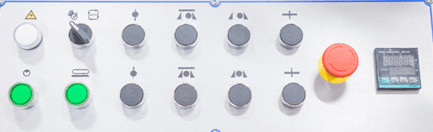

Пильная рама, представляет собой стальную сварную конструкцию. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы Stalex TBK-4228B

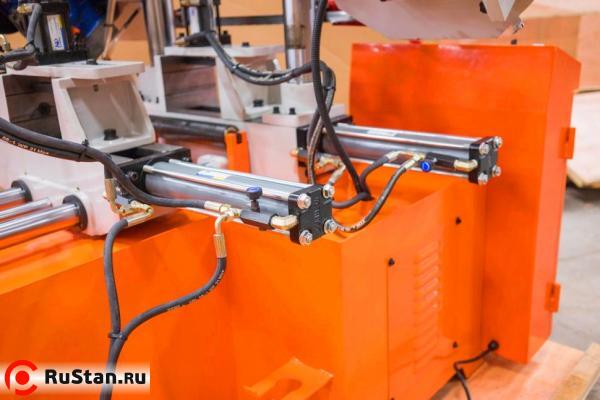

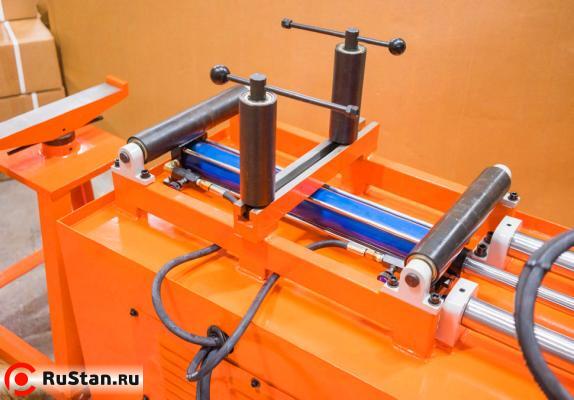

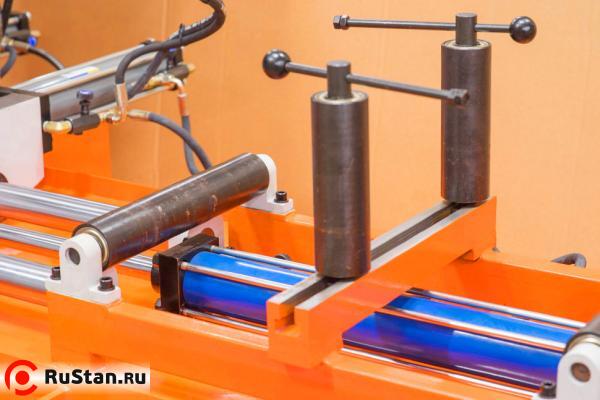

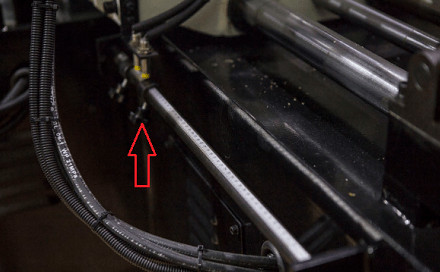

  • Автоматическая подача заготовок в зону резания
  • Угол пиления заготовок 90°.
  • Станок управляется трёхфазным двигателем.

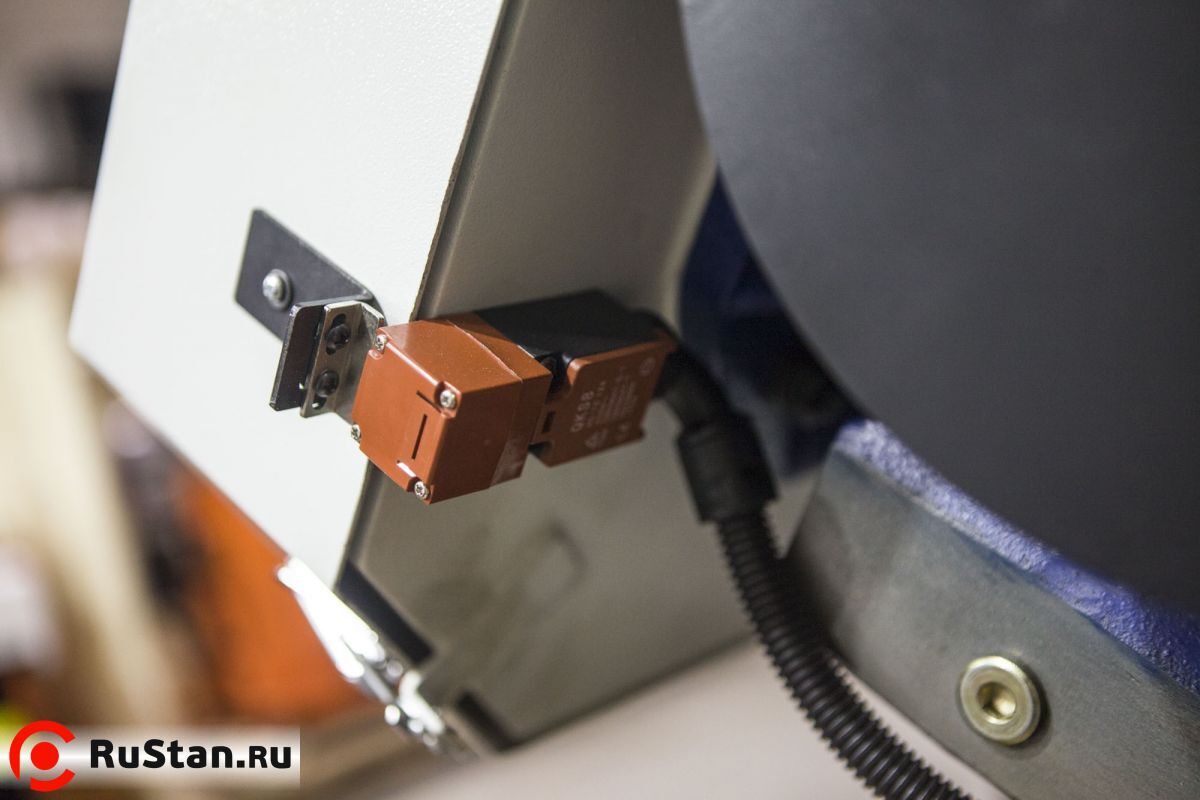

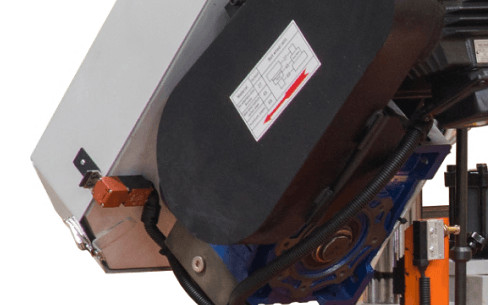

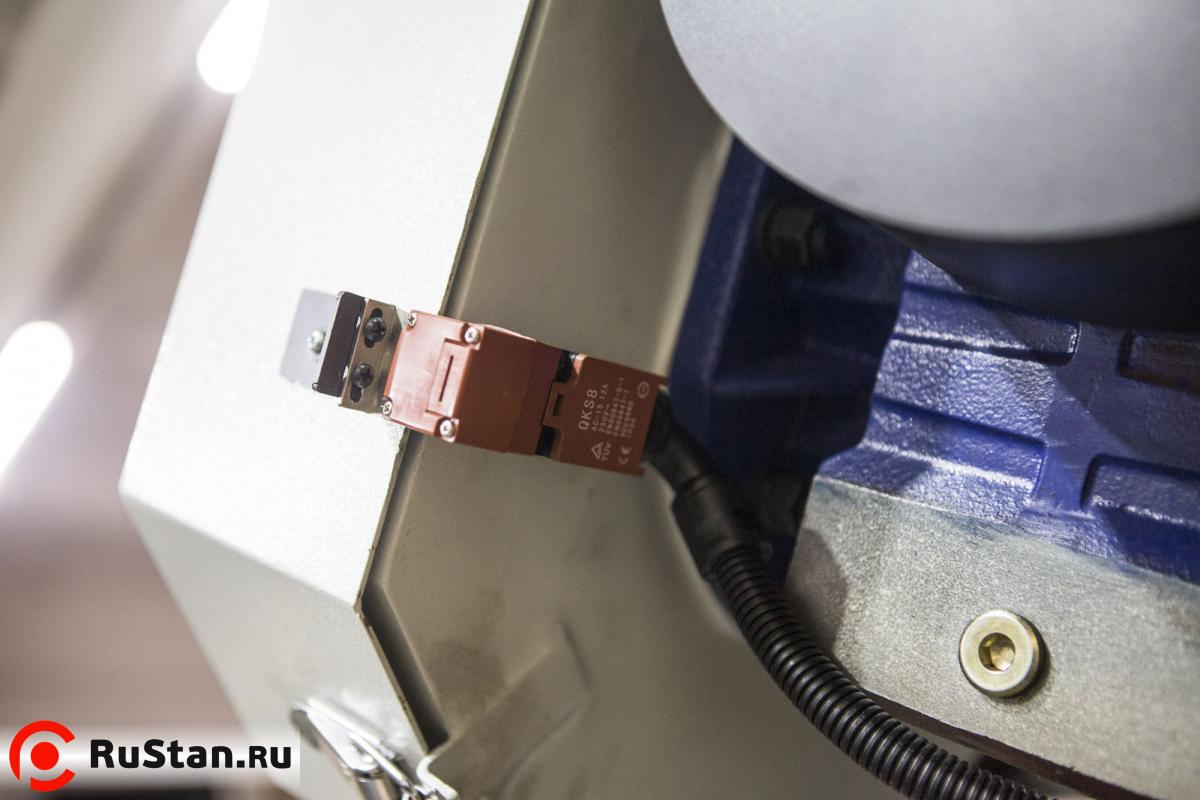

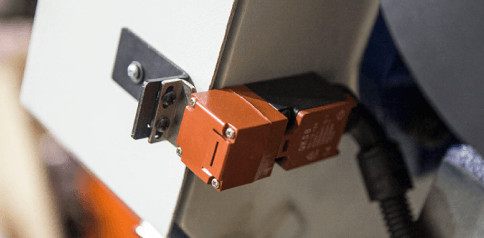

  • Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

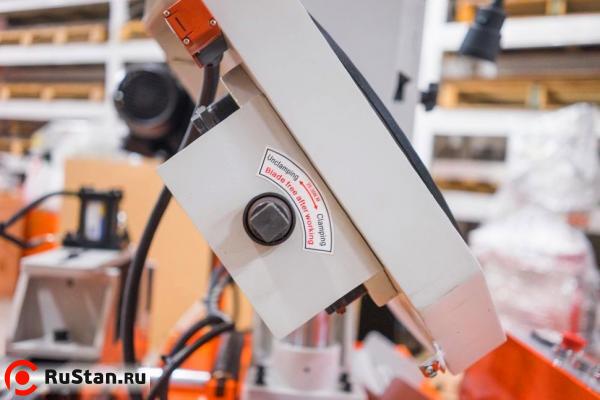

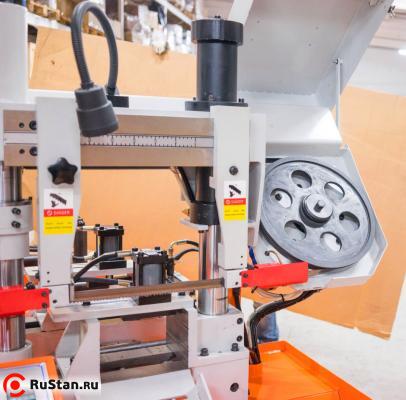

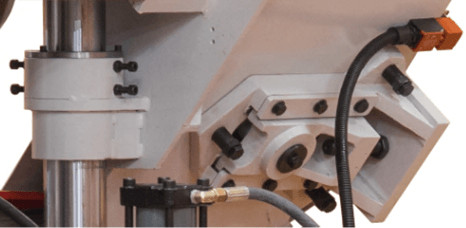

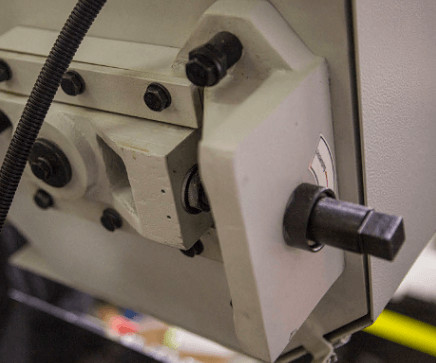

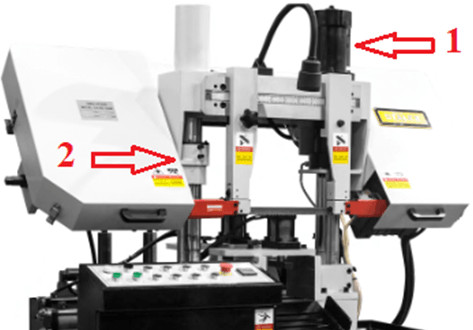

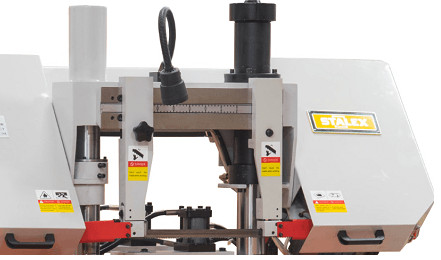

  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

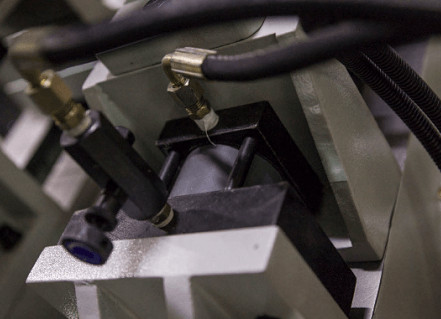

  • Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

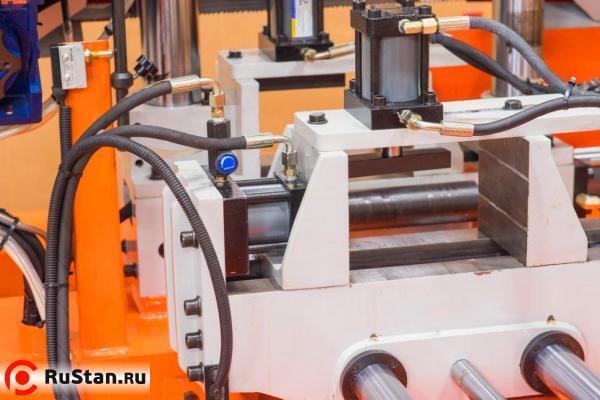

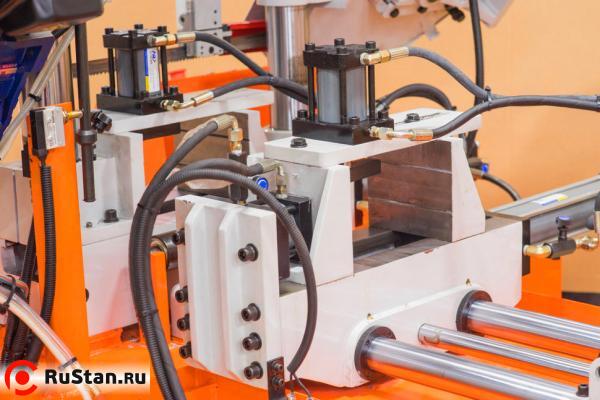

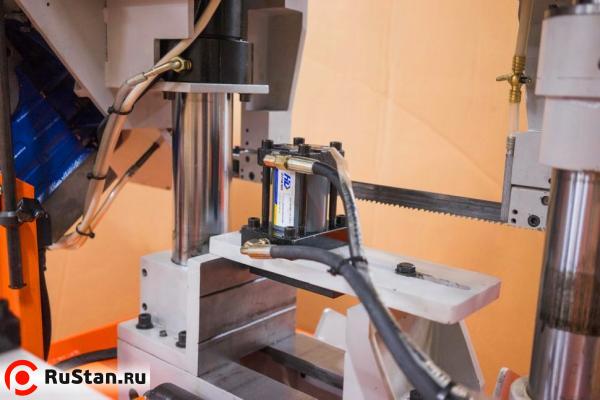

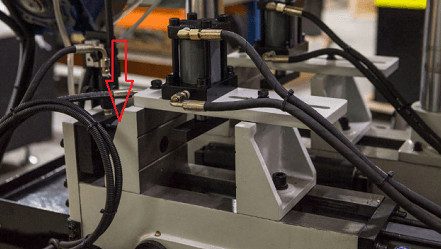

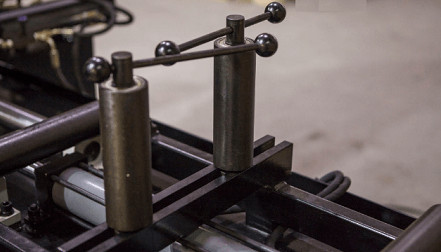

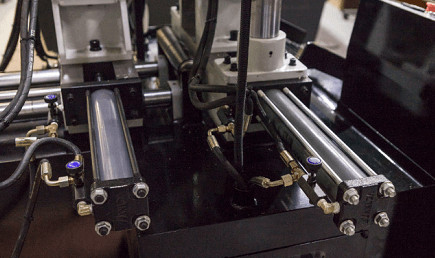

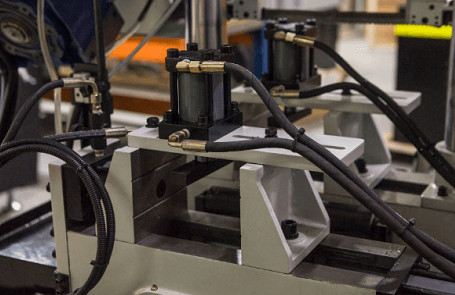

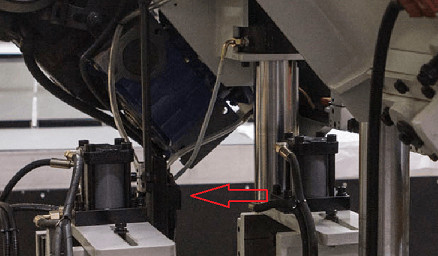

  • Тиски гидравлические с возможностью быстрого зажима заготовок
  • 3 скорости вращения полотна

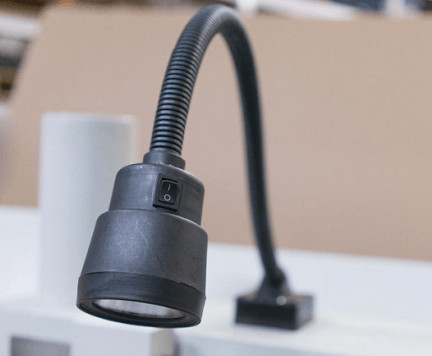

  • Подсветка зоны резания

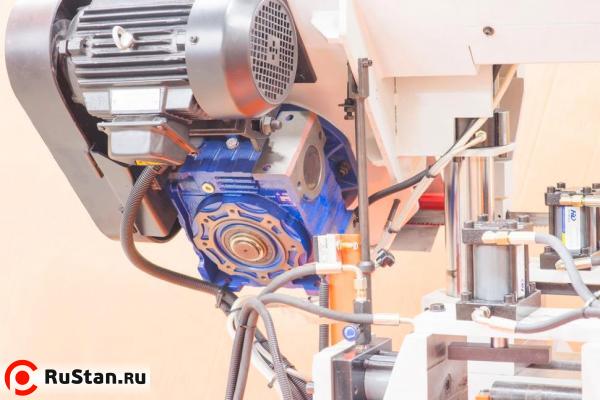

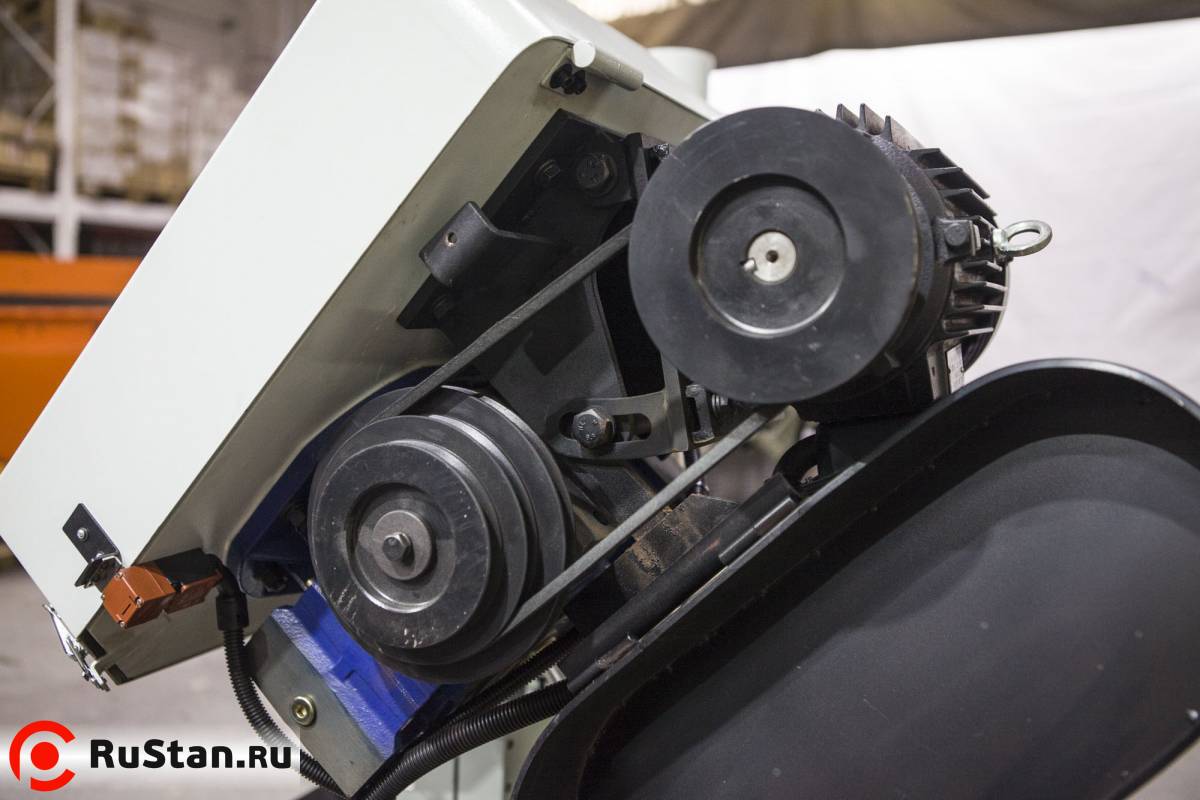

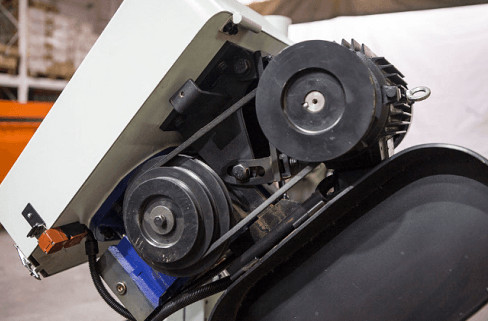

  • Клиноременной привод

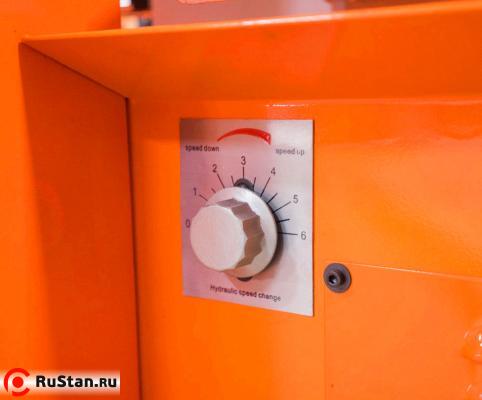

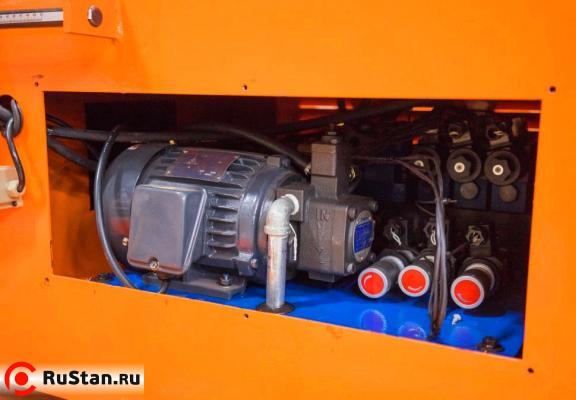

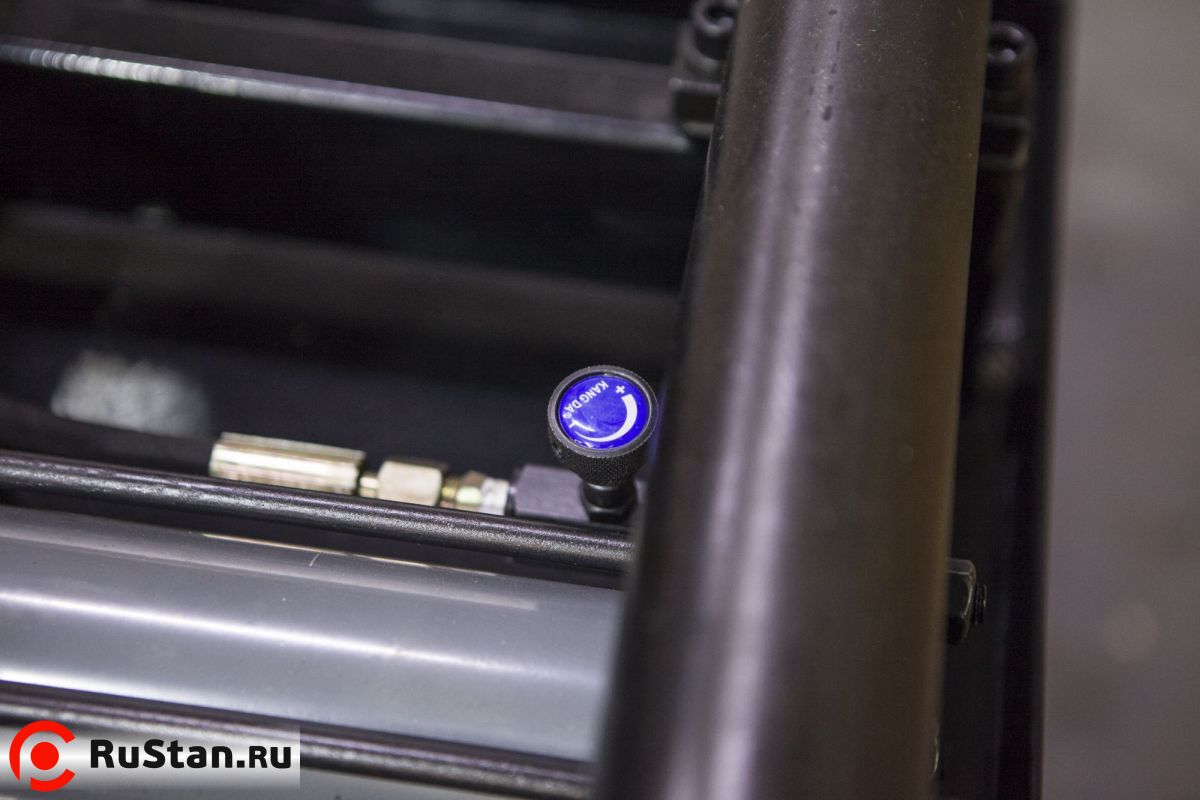

  • Гидравлическая система регулирования усилия резания с переменной скоростью

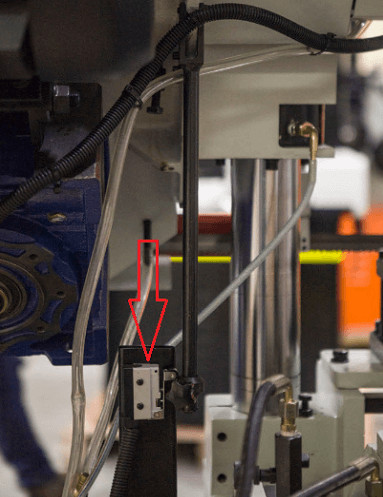

  • Автоматическое отключение при завершении резки

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.


Технические характеристики Stalex TBK-4228B

Характеристика Значение
Мощность двигателя 3 кВт (3-х фазный)
Вращение пилы 90 градусов

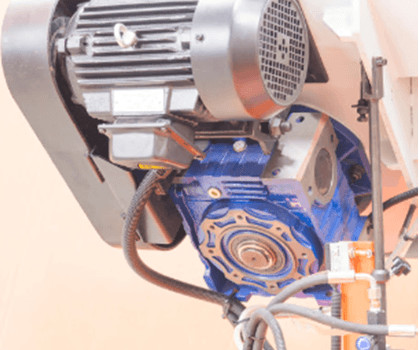

Привод гибрид (зубчатый привод + клиноременная передача)

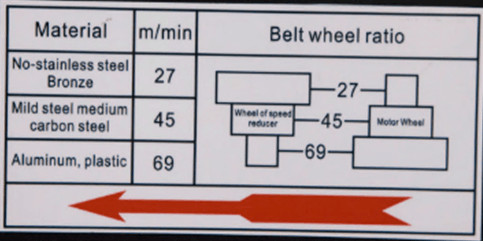

Скорость резания 27, 45, 69 м/мин
Рабочая зона 90°
Круглая заготовка 280 мм
Прямоугольная заготовка 280 х 280 мм
Макс. размер пиления заготовок методом пакетной резки 280 мм
Макс. единичный ход подающих гидравлических тисков 505 мм
Ограничитель подачи заготовок 505 мм
Размеры ленточного полотна 27х0,9х3505 мм
Точность реза по длине отрезаемой заготовки заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения

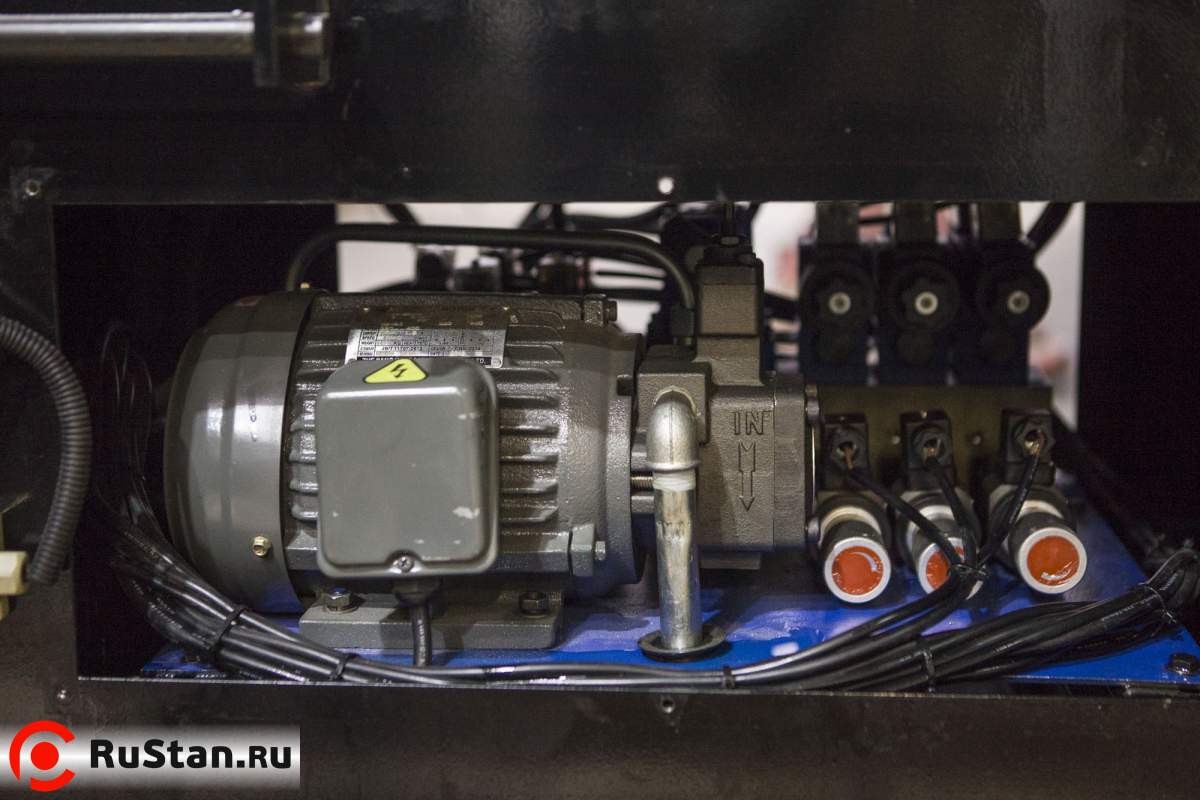

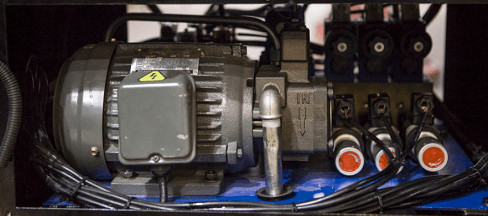

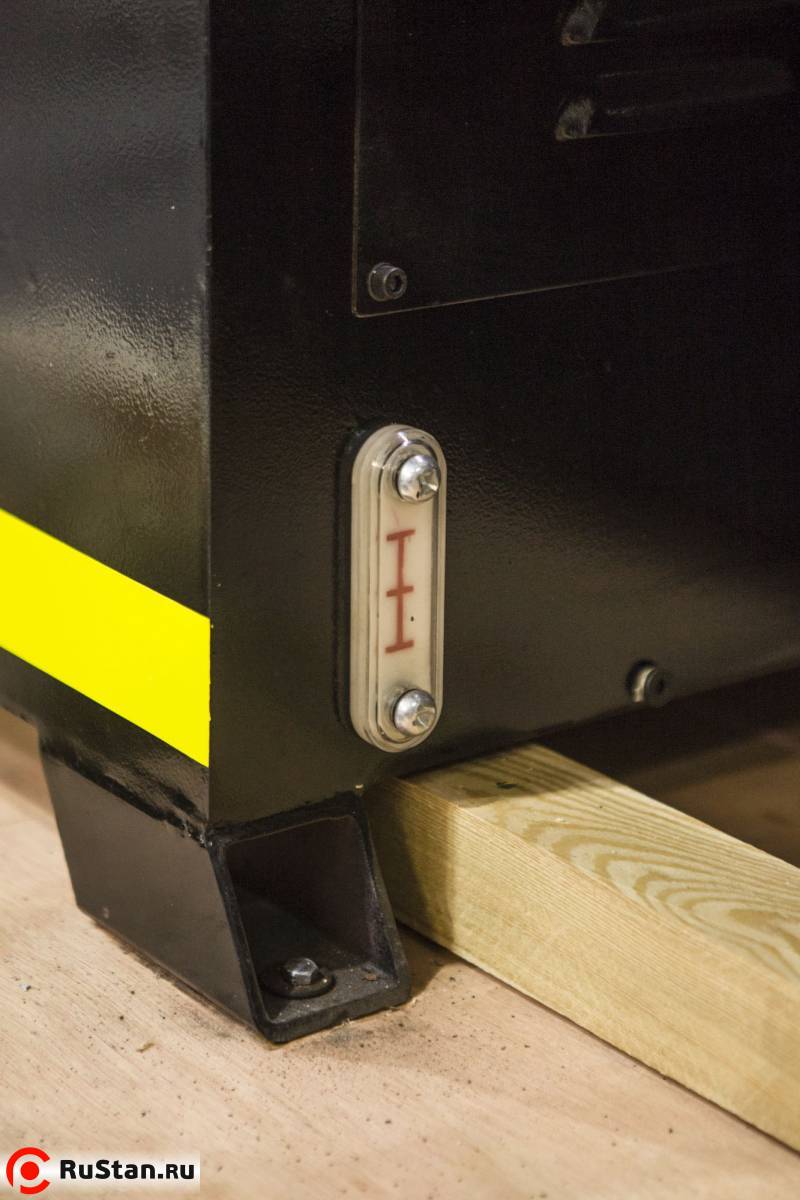

*Объём гидравлического бака 75 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)

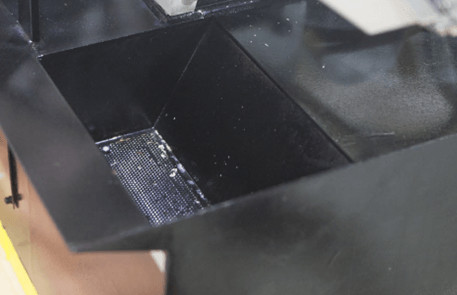

Объём бака СОЖ 36 л заливать 2/3 по уровню СОЖ
Общие размеры станка 2240х1800х1630 мм
Масса 800 кг
Мобильная стойка с роликом +

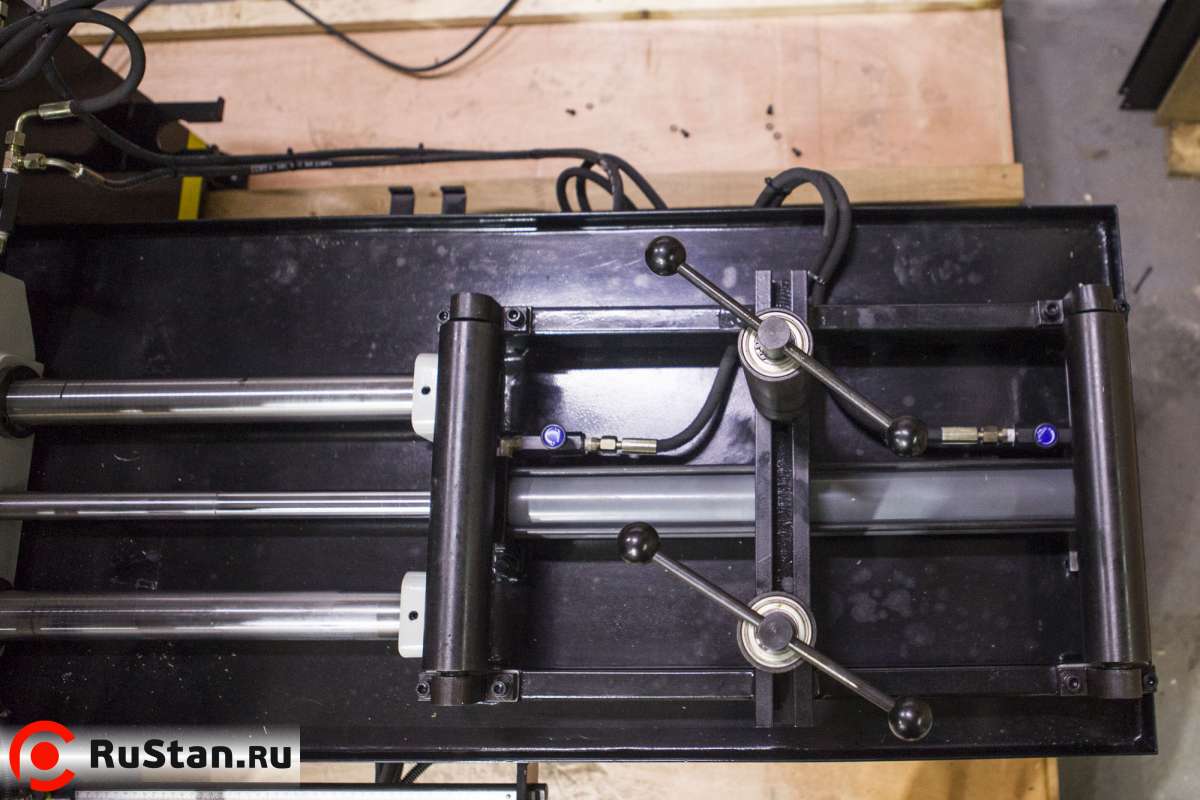

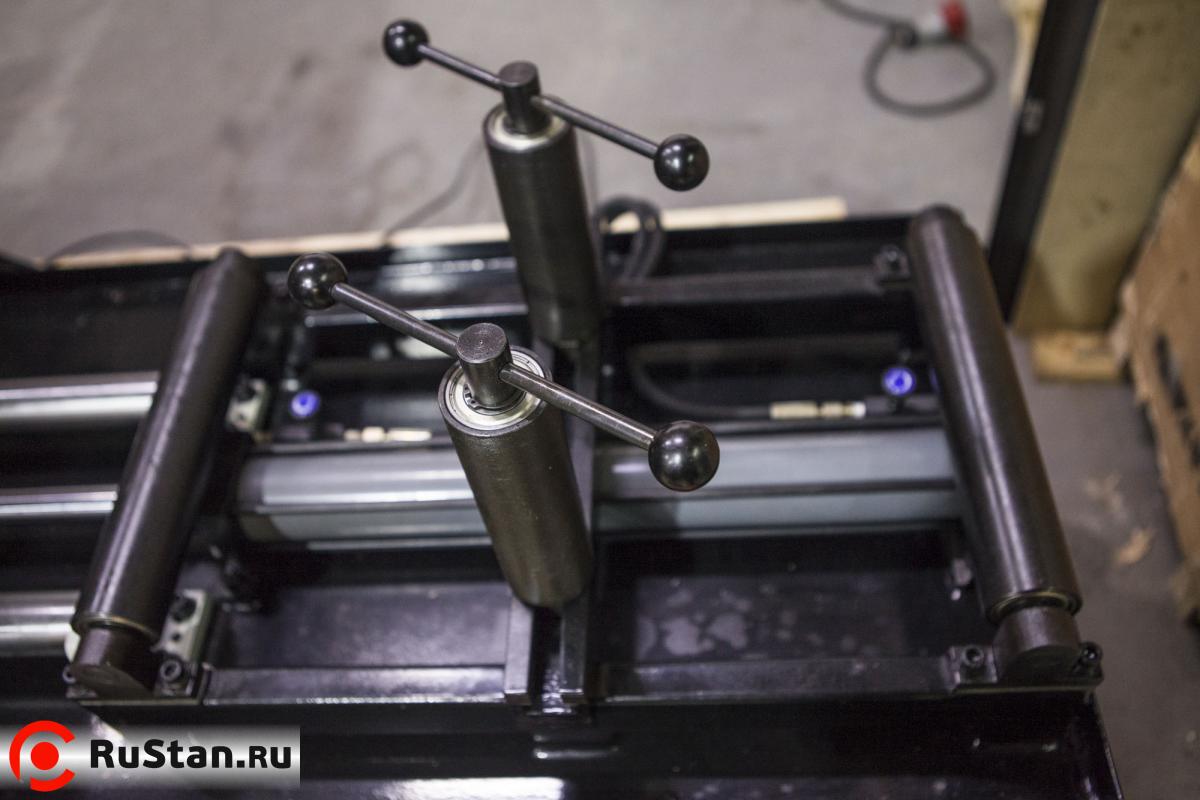

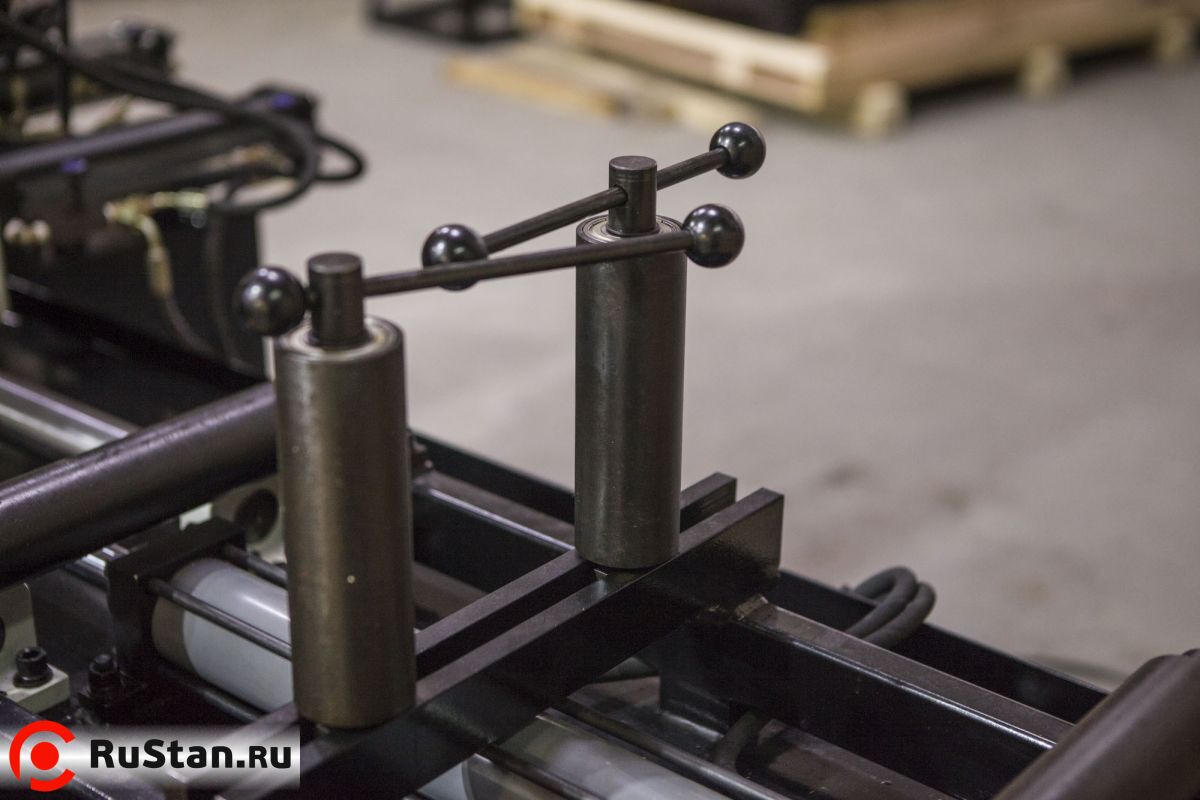

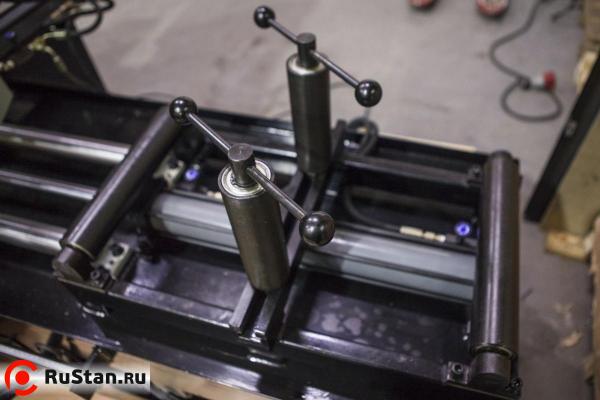

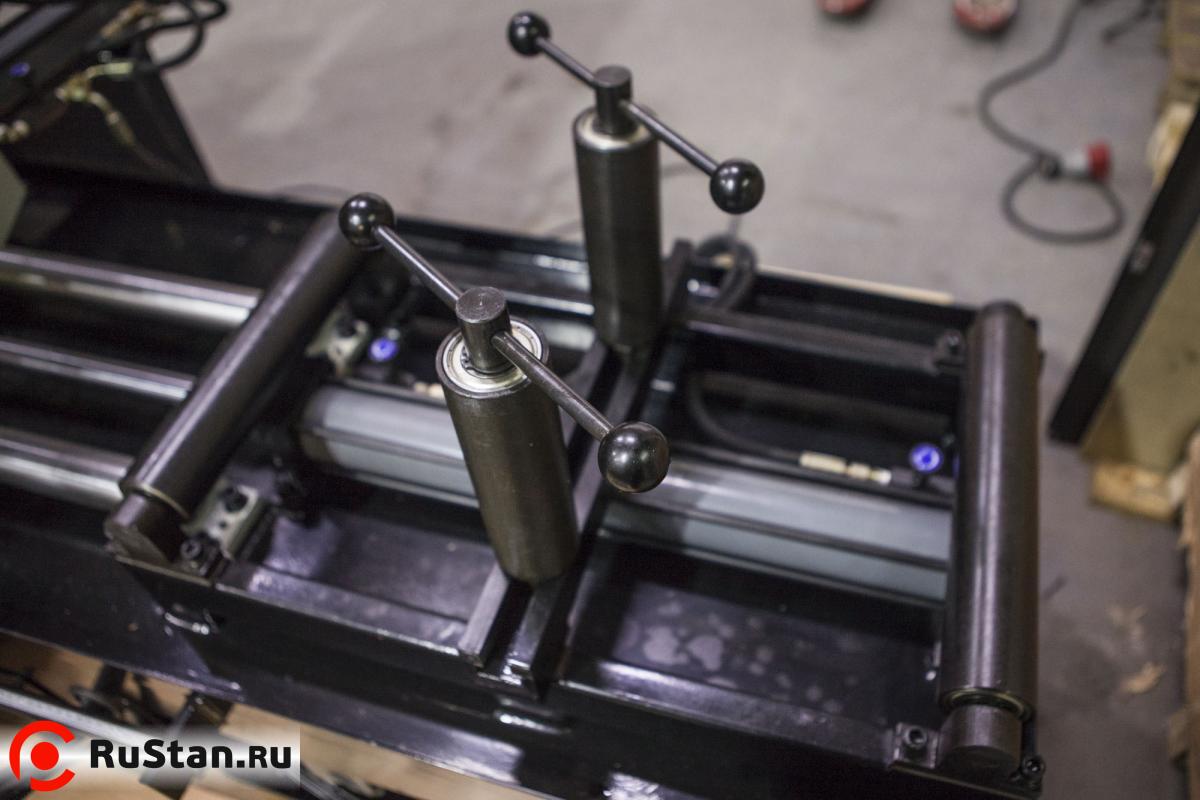

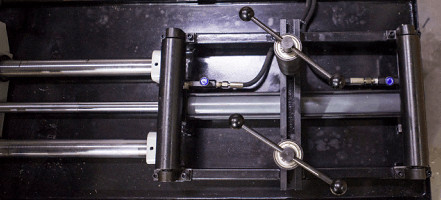

Комплект гидравлических прижимов для пакетной резки +

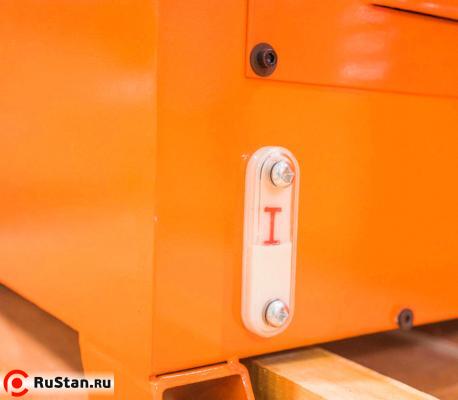

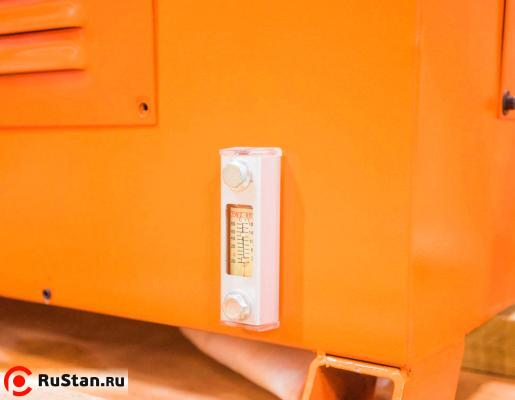

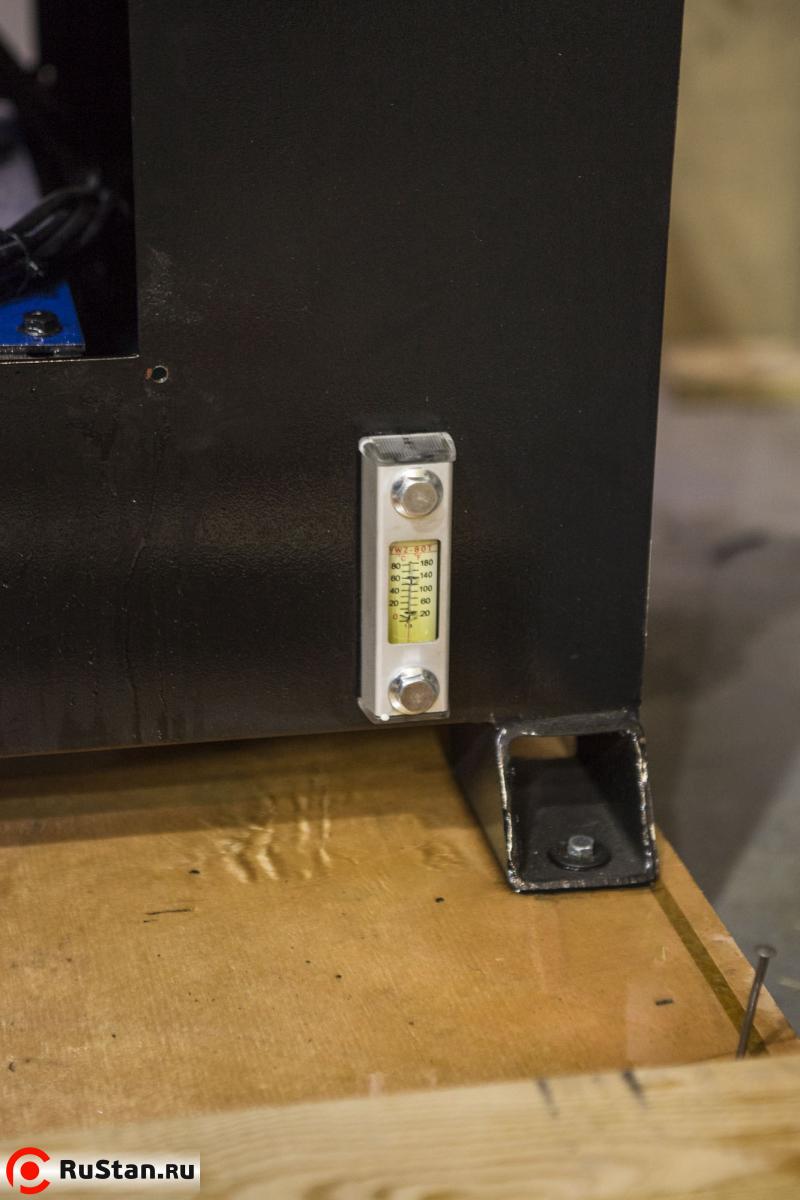

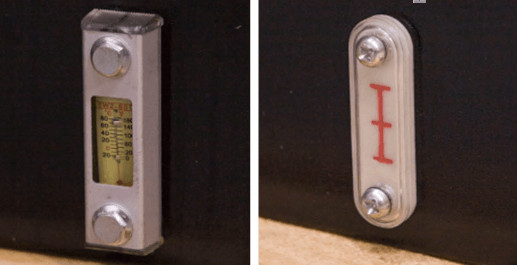

*Залить чистое гидравлическое масло в бак: в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости). Как правило, уровень масла должен находиться в верхней части указателя.


Класс вязкости гидравлического масла расшифровка

Класс вязкости Кинематическая вязкость при 40 °C, мм2
5 4,14 - 5,06
7 6,12 - 7,48
10 9,00 - 11,00
15 13,50 - 16,50
22 19,80 - 24,20
32 28,80 - 35,20
46 41,40 - 50,60
68 61,20 - 74,80
100 90,00 - 110,00
150 135,00 - 165,00

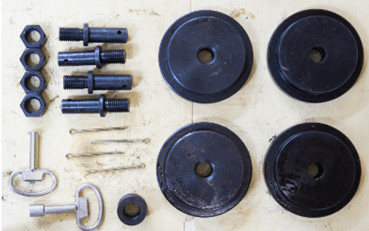

Комплектация Stalex TBK-4228B

  • ленточнопильный станок
  • ленточнопильное полотно установленное на станке
  • регулируемый упор - 240 мм

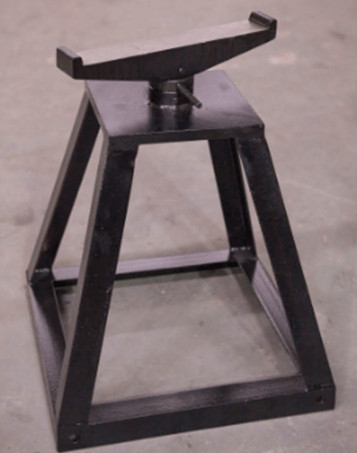

  • мобильная стойка с роликом
  • набор ключей
