Станок настольный резьбонарезной ЗИМ 449М
433 866 руб.
с НДС - на 04.12.2024 г.
| Модель: |  |
ЗИМ 449М |
| Артикул: | |
ЗИМ 449М |
- Описание
- Дополнительная оснастка
- Комментарии (1)
- Отзывы (1)
Станок настольный резьбонарезной ЗИМ 449М предназначен для нарезания резьбы метчиком в деталях из углеродистых сталей, цветных металлов и сплавов.
Принцип работы ЗИМ 449М (см. кинематическую схему станка)
От шкива эл.двигателя (10) через верхнюю ветвь ремня (17) вращение передается на верхний шкив шпинделя (2), через нижнюю ветвь ремня вращение передается на нижний шкив шпинделя (6).
Таким образом шкивы вращаются в разных направлениях и являются половинами, соответственно верхней (1) и нижней (7) конусных муфт, жестко закрепленных на шпинделе (8).
Шкивы установлены через подшипники качения (14) на втулку (5), свободно перемещающуюся в осевом направлении по шпинделю (8) при помощи рукоятки (4).
При перемещении рукоятки (4) вниз включается нижняя конусная муфта (7) и шпиндель получает вращение рабочего хода.
Включение холостого хода происходит от пружины (12). Натяжение клинового ремня осуществляется роликом (11).
 |

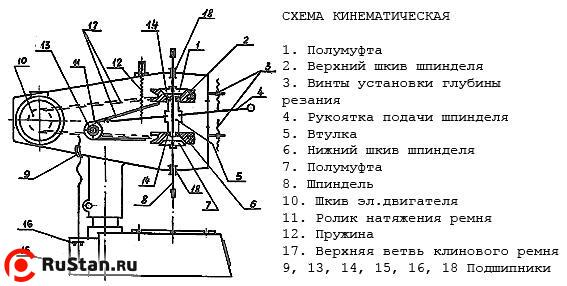

| Кинематическая схема ЗИМ 449М |
Технические характеристики ЗИМ 449М | |
|---|---|
| Характеристика | Значение |
| Диапазон нарезаемой резьбы | М3 - М8 |
| Ход шпинделя, мм. | 50 |
| Расстояние от торца шпинделя до стола, мм. | 100 - 240 |
| Конус шпинделя | КМ В12 (ГОСТ 9953-82) |
| Диапазон частот вращения шпинделя, об./мин. | 520, 680 (рабочий ход); 600, 790 (холостой ход) |
| Подача при нарезании резьбы | ручная |
| Размер рабочей поверхности стола, мм. | 260 х 260 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образного паза | 10 мм. |
| Мощность привода главного движения, кВт | 0,55 |
| Тип электродвигателя | АИР71 |
| Частота вращения электродвигателя, об/мин | 1500 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 760 х 380 х 660 |
| Масса ЗИМ 449М , кг. | 80 |
Общий вид станка ЗИМ449
- 1. Статина (чугун);
- 2. Резьбонарезная головка;
- 3. Колонна;
- 4. Узел зажима резьбонарезной головки на колонне;
- 5. Рукоятка подъема резьбонарезной головки;
- 6. Кнопочный пост;
- 8. Винты установки глубины резания;
- 11. Втулка регулировки пружины шпинделя;
- 13. Рукоятка подачи шпинделя.
Комплект поставки
- Станок в сборе;
- Руководство по эксплуатации.
Дополнительная оснастка (поставляется за отдельную плату)
- Патрон сверлильный 6150-7005-02;
- Тиски станочные неповоротные 7200-0209-02;
- Тиски станочные поворотные 7200-0210-02.
