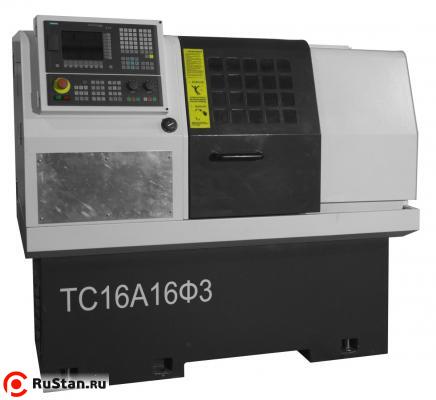

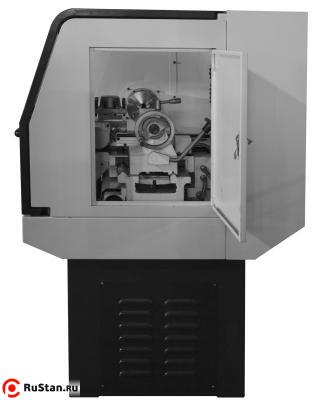

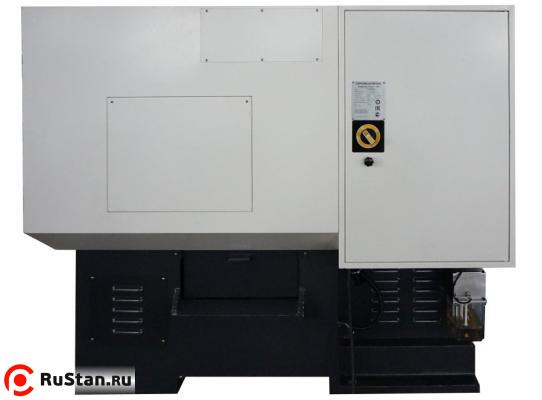

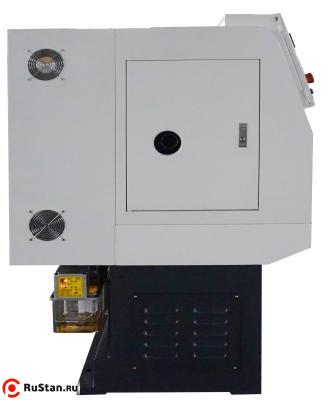

Токарный станок мод. ТС16А16Ф3 с ЧПУ Siemens 808D
| Модель: |  |
ТС16А16Ф3 |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы

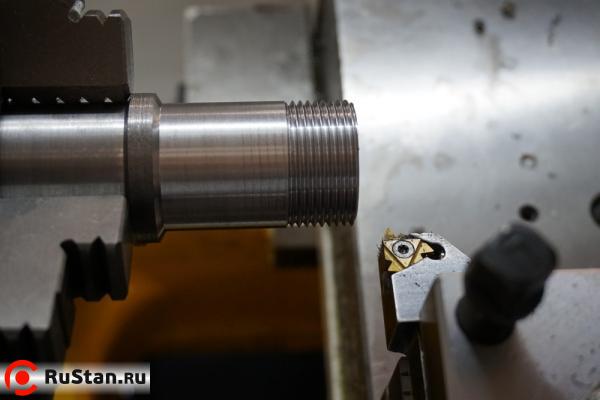

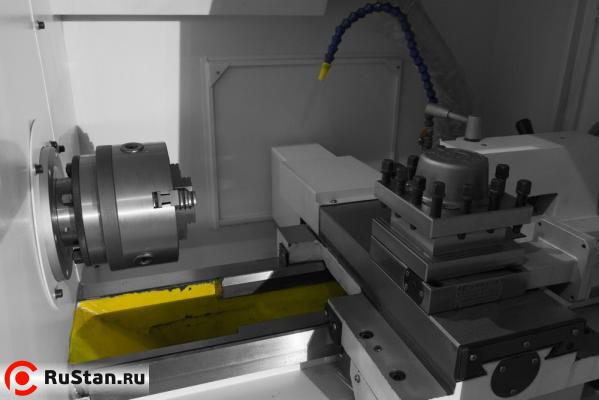

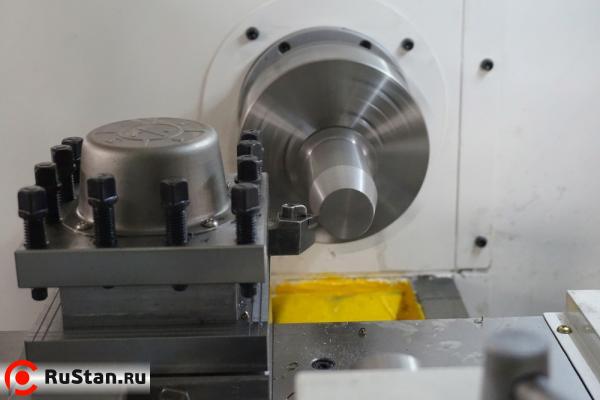

Токарный станок ТС16А16Ф3 с ЧПУ предназначен для мелко и средне-серийной обработки деталей небольшой массы и габаритов. Высокие обороты вращения шпинделя и сервопривода по осям позволяют производить обработку цилиндрических, конических и сферических поверхностей, торцов, канавок и фасок, нарезания различных видов цилиндрических и конических резьб. Возможна обработка черных, цветных металлов и пластмасс.
Современная система ЧПУ с цветным дисплеем и информацией ни русском языке. Сервомоторы по осям X и Z, безлюфтовые муфты, подшипники и ШВП обеспечивают быстрое перемещение суппорта с высокой точностью позиционирования. Автоматическая система смазки направляющих и ШВП увеличивает срок эксплуатации станка. 4-х позиционная резцедержка позволяет обрабатывать детали сложных форм. Система подачи СОЖ в зону резания помогает обеспечить режимы обработки, теплоотведение и чистоту поверхности.
Основание и станина
В основе конструкции - цельнолитое основание и широкая чугунная станина с высокими показателями жесткости и устойчивости к деформациям во время работы, что увеличивает срок службы станка.
Шпиндельная бабка
Передняя бабка станка имеет один диапазон скорости вращения шпинделя, в пределах которого скорость регулируется бесступенчато, с помощью частотного преобразователя. Высокоскоростной шпиндель (до 3000 об/мин) подходит для изготовления небольших деталей и деталей из цветных металлов. В базе укомплектован 3-х кулачковым стальным патроном с проходным диаметром 48 мм.
Задняя бабка
Даже при таком, относительно небольшом РМЦ, зачастую, использование задней бабки является желательным или даже необходимым.Задняя бабка имеет жесткую конструкцию. В ней используется эксцентриковый механизм быстрого зажима с помощью рычага, который прост в управлении, имеет достаточно большую силу зажима.
Преимущества ЧПУ Siemens 808
Надежность и максимальная защита:
- Закрытые панели для максимальной защиты от влажности и загрязнений. Защита IP65 для всей фронтальной панели;
- Разработана и собрана по жестким немецким нормам качества.
Компактность и производительность:
- Небольшие габариты вмещают много мощных функций, что обеспечивает максимальную производительность; - USB интерфейс на передней панели;
- 7.5” цветной дисплей.
Простота и интеллект:
- Удобное редактирование программ;
- Текстовый редактор ЧПУ как на ПК;
- Функция копирования / вставки;
- Эффективное фоновое редактирование;
- Организация программ обработки деталей во вложенные папки;
- Программы обработки деталей и папки с удобочитаемыми именами.
Технические характеристики ТС16А16Ф3 |
|
|---|---|
| Характеристика | Значение |
| Наибольший диаметр заготовки, мм | 360 |
| Макс. диаметр изделия типа диск, мм | 360 |
| Наибольший диаметр заготовки, обрабатываемый над суппортом, мм | 160 |
| РМЦ, мм | 350 * |
| Макс. вес заготовки, кг | 130 |
| Оси | |
| Максимальное перемещение по оси Х, мм | 250 |
| Макс перемещение по оси Z, мм | 250 |
| Быстрые перемещения по оси Х, мм/мин | 12 000 |
| Быстрые перемещения по оси Z, мм/мин | 12 000 |
| Рабочая подача, мм/мин | 0.01~8000 |
| Диаметр ШВП/шаг ось Х, мм | 24/6 |
| Диаметр ШВП/шаг ось Z, мм | 32/6 |
| Тип мотора и мощность по оси X, кВт | серво 1 кВт |
| Тип мотора и мощность по оси Z, кВт | серво 1 кВт |
| Тип направляющих Х | качения |
| Тип направляющих Z | качения |
| Точность позиционирования по осям X/Z, мм | ±0,005 |
| Повторяемость позиционирования осей X/Z, мм | ±0,003 |
| Угол наклона станины, град | 0 |
| Ширина направляющих, мм | Z 275, X 180 |
| Шпиндельная бабка | |
| Диаметр 3х кулачкового патрона, мм | 160 (6" для гидро) |
| Диапазон скоростей шпинделя, об/мин | 200-3000 |
| Диаметр отверстия шпинделя, мм | 48 (36 с гидро) |
| Максимальный диаметр прутка, мм | 40 (34 с гидро) |
| Торец шпинделя | А2-5 |
| Конус отверстия шпинделя | |
| Внутренний диаметр подшипника шпинделя | 80 |
| Момент на шпинделе (до 30 минут), Нм | |
| Момент на шпинделе (продолжительно), Нм | |
| Мощность э/д шпинделя (до 30 минут), кВт | 4 |
| Мощность э/д шпинделя (продолжительно), кВт | 4 |
| Тип э/д шпинделя | асинхронный э/д |
| Резцедержка | |
| Число инструментов, шт | 4 + 5 в лезвийные блоки |
| Тип резцедержки | э/мех |
| Размер хвостовика режущего инструмента, мм | 20х20 |
| Время смены инструмента – верт. револьверная головка, с | 0,6 |
| Время смены инструмента – гориз. револьверная головка, с | - |
| Мощность э/д приводного инструмента, кВт | - |
| Обороты приводного инструмента, об/мин | - |
| Задняя бабка | |
| Перемещение задней бабки, мм | опция |
| Выдвижение пиноли задней бабки, мм | опция |
| Диаметр пиноли, мм | 60 * |
| Конус пиноли гидравлической задней бабки, № | морзе 4 * |
| Конус пиноли механической задней бабки, № | морзе 4 * |
| Прочее | |
| Потребляемая мощность, кВА | 9.5 |
| Система ЧПУ | Siemens 808 Advanced |
| Наличие транспортера стружки | нет |
| Емкость бака СОЖ, л | 30 |
| Емкость гидростанции, л | 40 |
| Вес ТС16А16Ф3 нетто, кг | 1200 |
| Вес брутто, кг | 1300 |
| Габаритные размеры ДхШхВ, мм | 1900х1350х1500 |
| Габаритные размеры упаковки ДхШхВ, мм | |
| Примечания | * при наличии задней бабки |
Базовая комплектация
- Система ЧПУ Siemens 808;
- Цельнолитое основание;
- Трехкулачковый патрон;
- Резцедержка 4-х позиционная +4 лезвийных блока;
- Направляющие качения;
- Автоматическая система смазки;
- Местное освещение зоны резания;
- Подача СОЖ в зону резания;
- Полностью закрытая зона резания;
- Руководство по эксплуатации.
Опции
- Гидравлический трехкулачковый патрон 6";
- Задняя бабка с пинолью;
- Задняя бабка с гидравлической пинолью;
- Цанговый патрон;
- Податчик прутка.
