Токарно-винторезный станок GH-1880 ZX DRO RFS c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества конструкции

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);

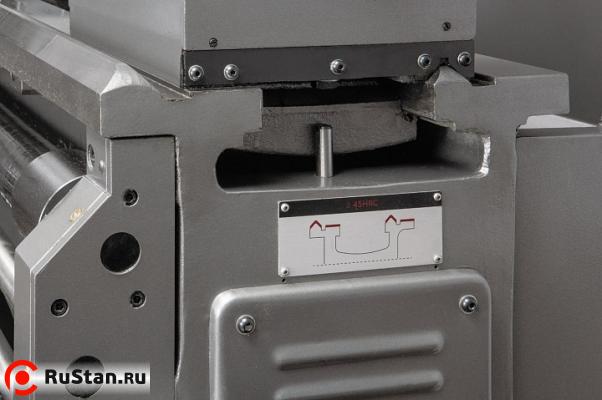

  • Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;
  • Съемный мостик станины;

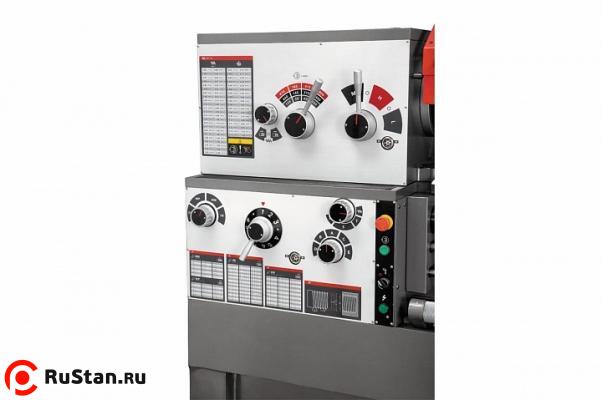

  • Коробка передач станка позволяет нарезать резьбу без замены шестерен;

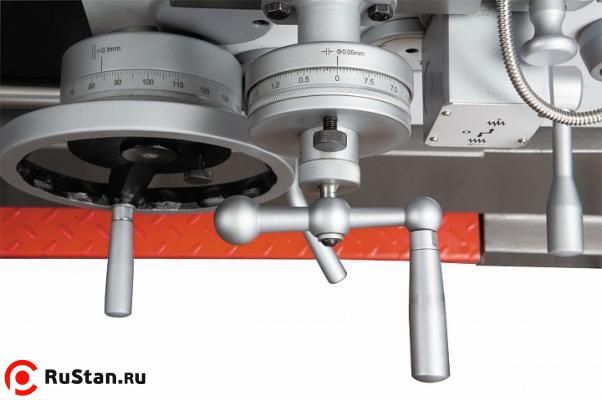

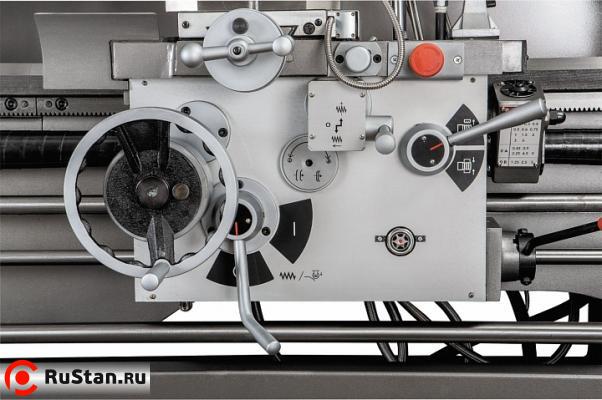

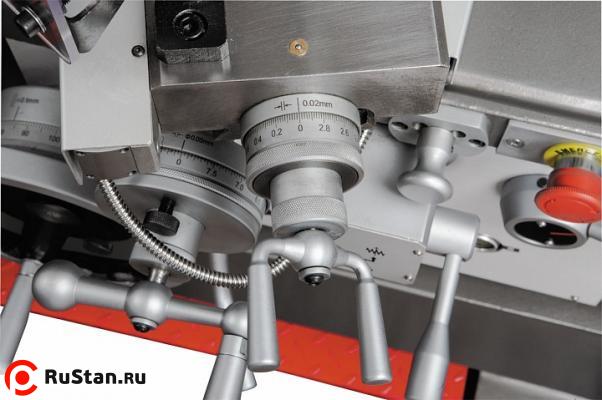

  • Автоматическая подача продольного и поперечного суппорта;
  • Механизм привода шпинделя постоянно работает в масляной ванне;
  • Толчковый режим работы шпинделя;
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
  • Регулировка зазоров направляющих при помощи клиновых планок;
  • Централизованная система подачи смазки для продольного суппорта;

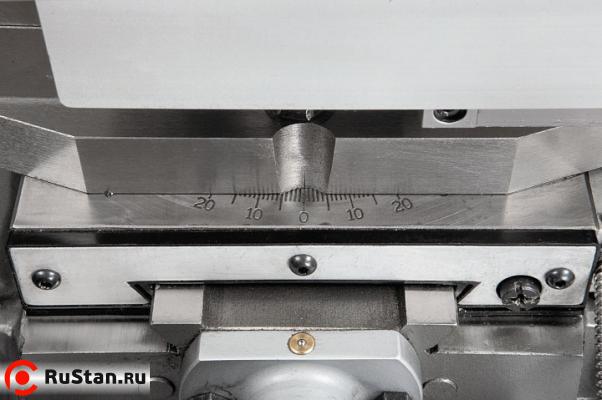

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов;

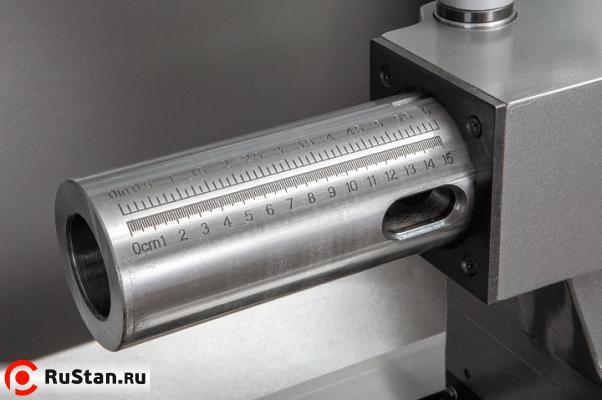

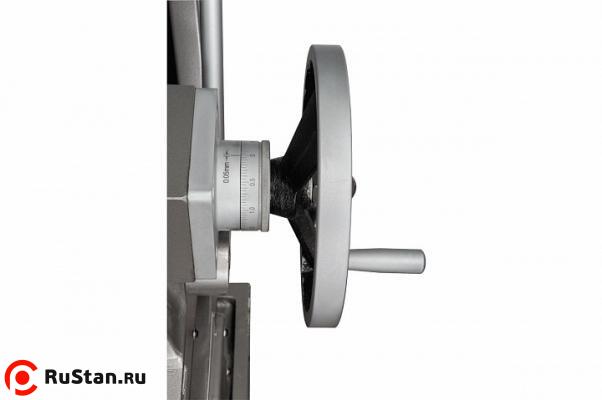

  • Пиноль задней бабки и маховик имеют шкалу для точной установки;

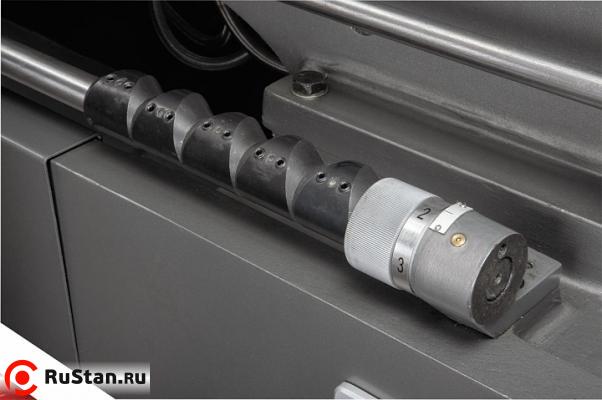

  • Пятипозиционный управляющий вал с кулачками.

Технические характеристики GH-1880ZX DRO RFS

Характеристика Значение
Диаметр обточки над станиной 460 мм
Макс. диаметр вращения, gap (съёмный мостик) 698 мм
Диаметр обточки над поперечным суппортом 280 мм
Длина съёмного мостика 310 мм
Расстояние между центрами 2032 мм
Частота вращения шпинделя, 12 25 - 1800 об/мин
Конус шпинделя МK-7 (МK-5)
Присоединение шпинделя, Саmlоск D1-8 (DIN 55029)
Проходное отверстие шпинделя 80 мм
Продольная подача, 122 0,038 - 2,3 мм/об
Поперечная подача, 122 0,015 - 0,9 мм/об
Метрическая резьба, 24 0,5 - 20 мм
Дюймовая резьба, 61 72" - 1 5/8" TPI
Модульная резьба, 20 0,25 - 10 МP
Питчевая резьба, 45 96 - 3 1/4 DP
Макс. размер резца 25 х 25 мм
Ход поперечного суппорта 228 мм
Ход верхнего суппорта 130 мм
Ускоренное продольное перемещение
суппорта (RFS)
5 м/мин
Пиноль задней бабки МК-5
Ход пиноли задней бабки 124 мм
Рабочий диаметр неподвижного люнета 12 - 178 мм
Рабочий диаметр подвижного люнета 15 - 90 мм
Расстояние между направляющими 340 мм
Выходная мощность 5,6 кВт / S1 100%
Потребляемая мощность 8,8 кВт / S6 40%
Габаритные размеры (ДхШхВ) 3458 х 1016 х 1241 мм
Масса GH-1880ZX DRO RFS 2989 кг

Стандартное исполнение

  • 3-х кулачковый патрон диаметром 250 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба 300 мм;
  • Планшайба Ø400 мм;
  • 4-х позиционный резцедержатель с фиксатором;
  • Вращающийся упорный центр МК-5;
  • Переходная втулка МК-7 / МК-5;
  • Подвижный и неподвижный люнеты;
  • Поддон для сбора стружки;
  • Задняя защитная стенка;

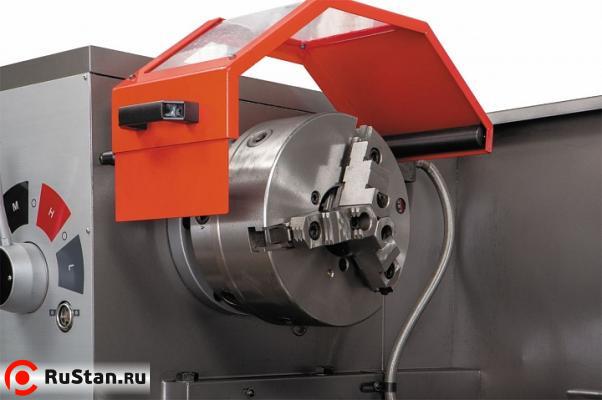

  • Защитный экран патрона с концевым выключателем;

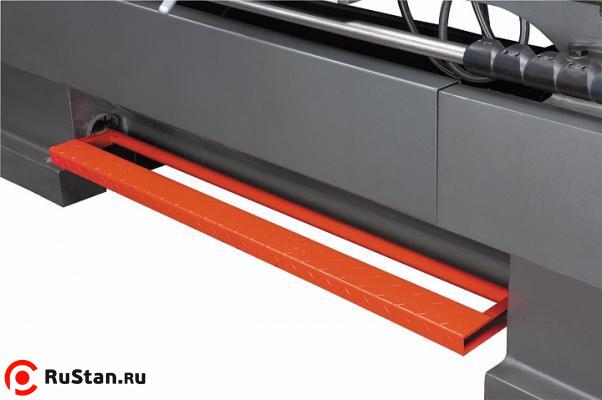

  • Ножной тормоз шпинделя с концевым выключателем;

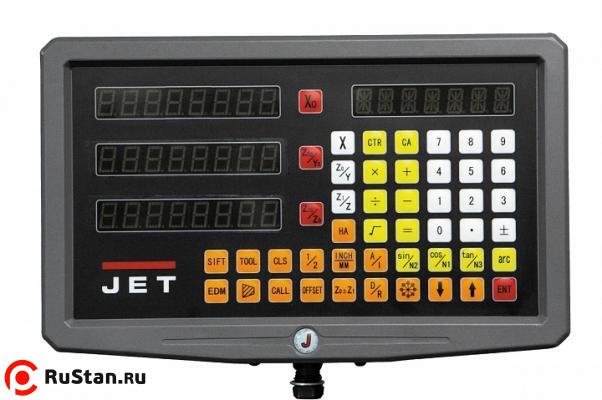

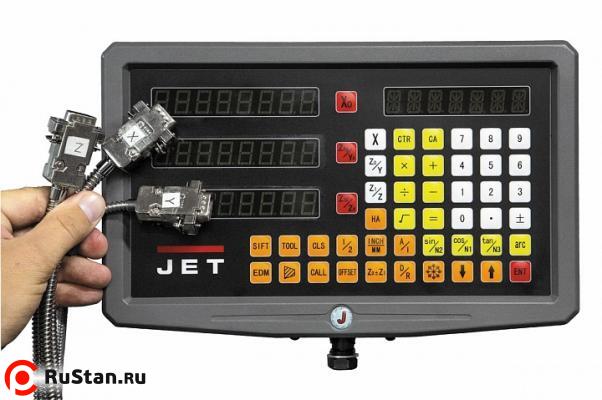

  • УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак;

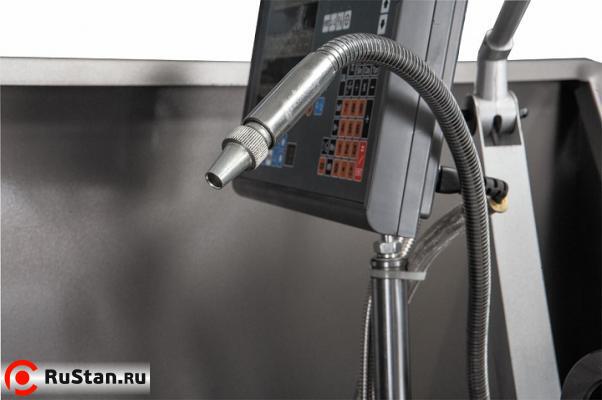

  • Система подвода СОЖ;

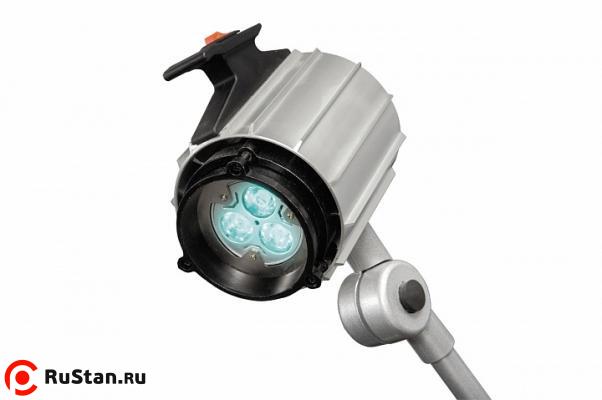

  • Галогенная лампа местного освещения;

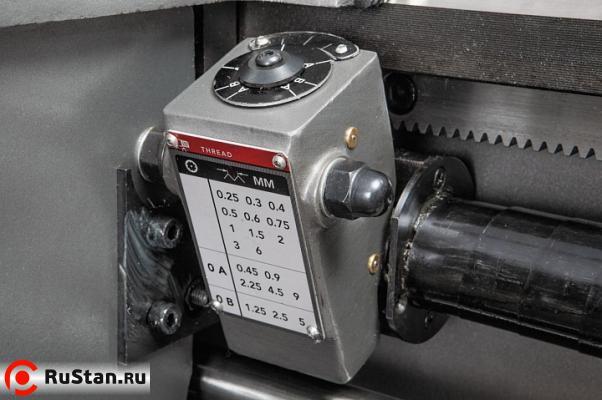

  • Лимб для нарезания резьбы;
  • Вал управления с регулируемыми кулачками (отключение продольной подачи);
  • Концевой упор продольного перемещения;
  • Регулируемые опоры станины

Комплектация за дополнительную плату

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы о GH-1880ZX DRO RFS:

Отзывов пока нет, но ваш может быть первым.
Масса брутто: 3348кг.
Габариты в упаковке ДхШхВ, мм: 3873x1138x1390
