Фильтры
Каталог оборудования
Цена для юр. и физ. лиц
1 370 000 руб.
с НДС - на 14.10.2019 г.
Модель:
JET GH-2040ZH DRO
Артикул:
50000830T
Производитель: JET (Швейцария)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Видео
  • Комментарии
  • Отзывы
  • Доставка

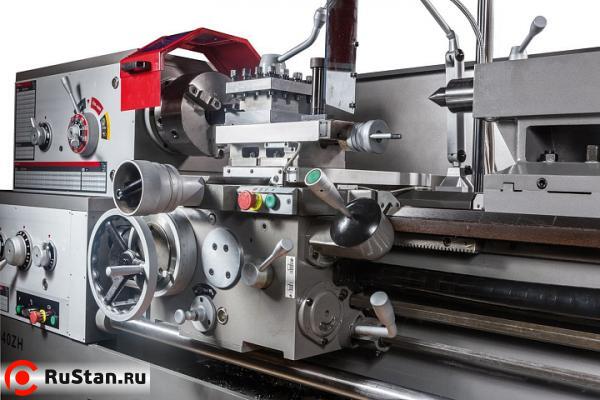

Токарно-винторезный станок JET GH-2040 ZH DRO RFS c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества конструкции

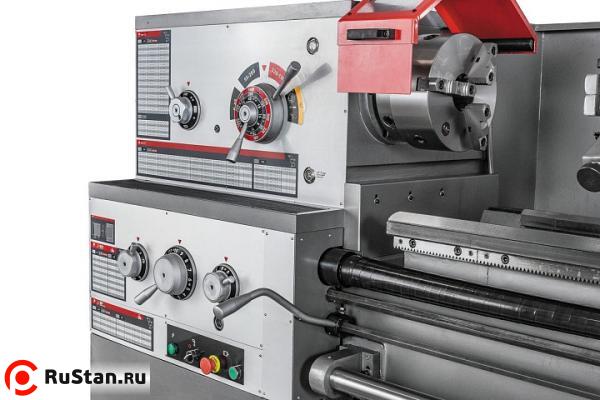

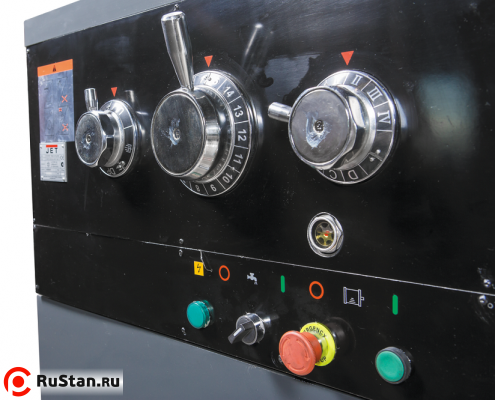

  • Передняя бабка станка выполнена с механическими муфтами для плавной смены направления вращения во время нарезания резьбы;
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода и ремня;

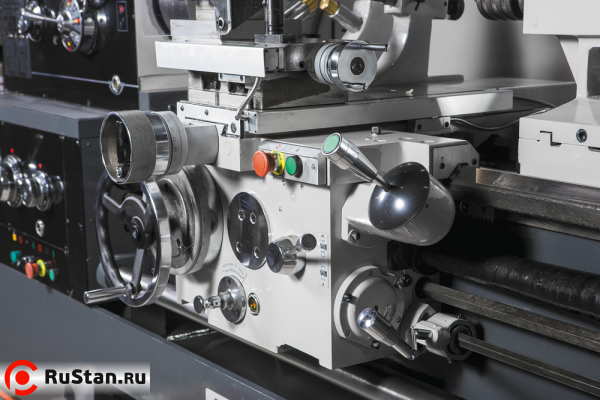

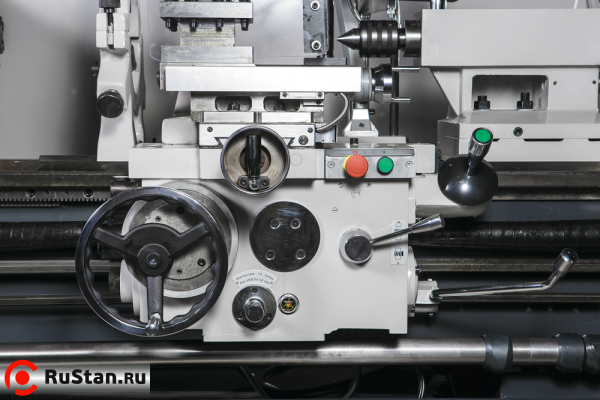

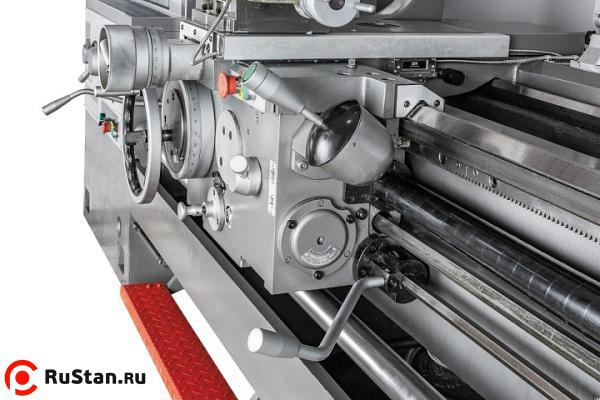

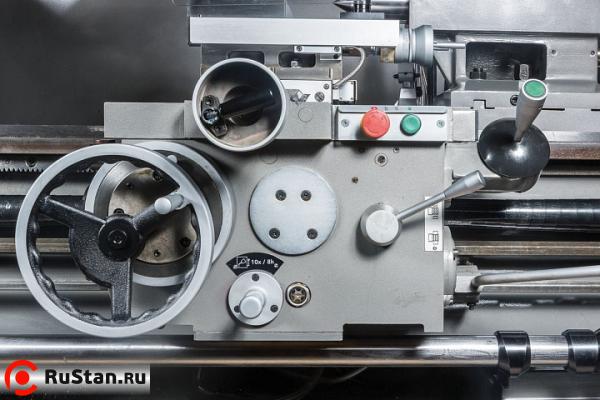

  • Удобное управление продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606);
  • Закалённая и отшлифованная станина с призматическими направляющими из серого чугуна;
  • Cъёмный мостик станины;

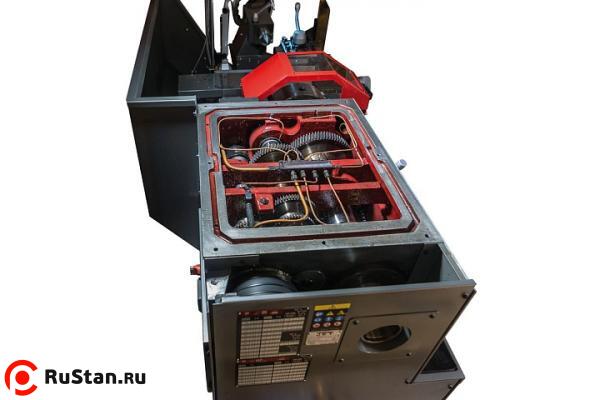

  • Механизмы коробки передач, подачи и привод суппорта работает в масляной ванне;

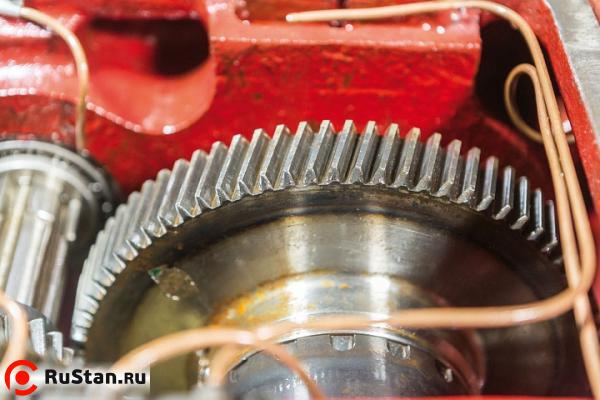

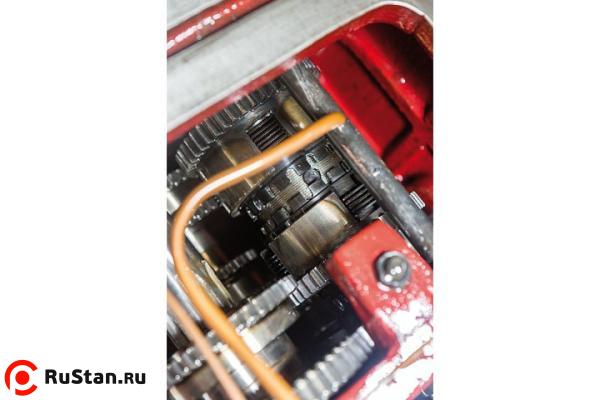

  • Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
  • Регулировка зазоров направляющих при помощи клиновых планок;
  • Направляющая станины с накладками из Turcite-B;
  • Централизованная система подачи смазки продольного супорта;
  • Регулируемая муфта подачи;

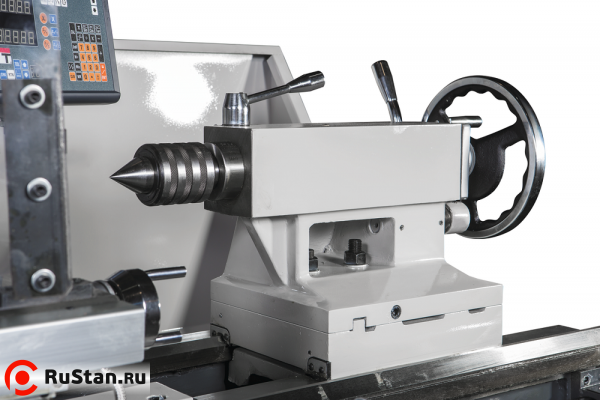

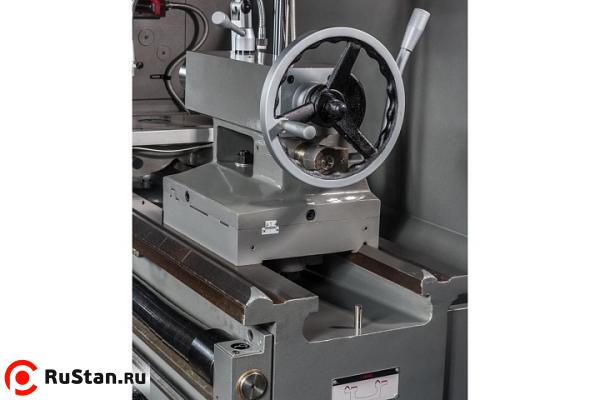

  • Задняя бабка с регулировкой для обточки конусов;

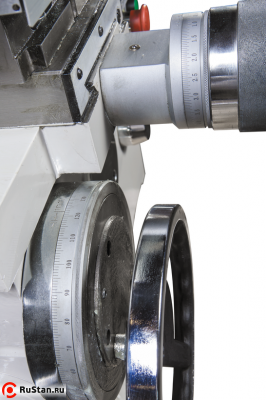

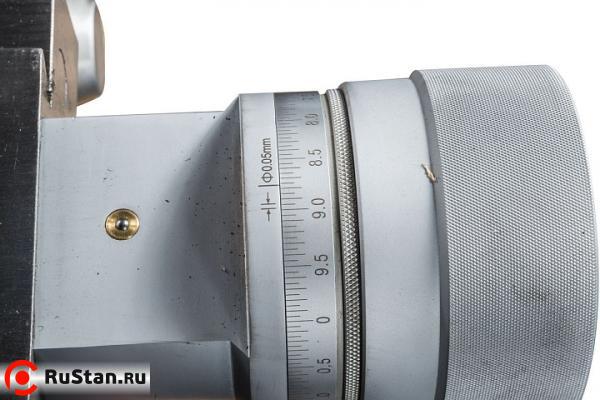

  • Пиноль задней бабки и маховик имеют шкалу для точной установки.

Технические характеристики JET GH-2040ZH DRO

Характеристика Значение
Диаметр обточки над станиной 500 мм
Макс. диаметр вращения (съёмный мостик) 720 мм
Диаметр обточки над поперечным суппортом 310 мм
Длина съёмного мостика 240 мм
Расстояние между центрами 1015 мм
Частота вращения шпинделя, 24 9 - 1600 об/мин
Конус шпинделя МK-7
Присоединение шпинделя, Саmlоск D1-8 (DIN 55029)
Проходное отверстие шпинделя 80 мм
Продольная подача, 80 0,063 - 6,43 мм/об
Поперечная подача, 80 0,027 - 2,73 мм/об
Метрическая резьба, 46 1 - 224 мм
Дюймовая резьба, 44 28'' - 1/8'' TPI
Модульная резьба, 42 0,5 - 112 МP
Питчевая резьба, 45 56 - 1/2 DP
Шаг ходового винта 12 мм
Макс. размер резца 25 х 25 мм
Ход поперечного суппорта 310 мм
Ход верхнего суппорта 145 мм
Ускоренное перемещение продольного суппорта 4,5 м/мин
Ускоренное перемещение поперечного суппорта 2,0 м/мин
Пиноль задней бабки МК-5
Ход пиноли задней бабки 150 мм
Рабочий диаметр неподвижного люнета 50 - 210 мм
Рабочий диаметр подвижного люнета 20 - 110 мм
Расстояние между направляющими 405 мм
Выходная мощность 7,5 кВт / S1 100%
Потребляемая мощность 12,0 кВт / S6 40%
Габаритные размеры (ДхШхВ) 2480 х 1280 х 1410 мм
Масса JET GH-2040ZH DRO 2750 кг

Стандартное исполнение

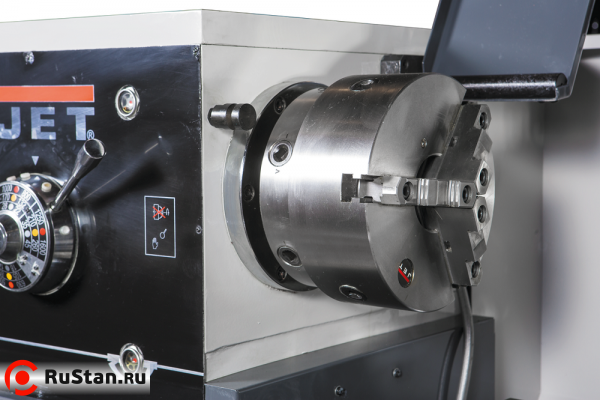

  • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба Ø320 мм;
  • Планшайба Ø400 мм;

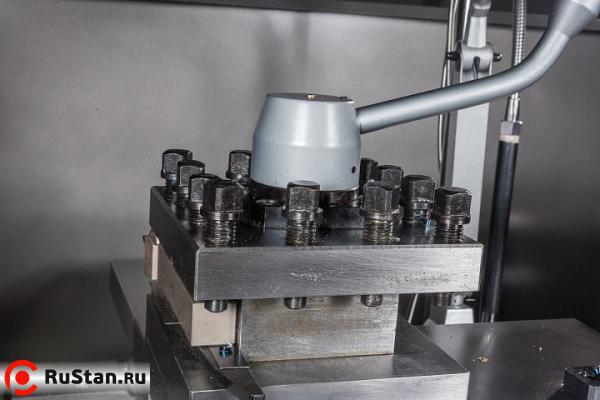

  • 4-х позиционный резцедержатель с фиксатором;
  • Вращающийся упорный центр МК-5;
  • Упорный центр МК-5;
  • Переходная втулка МК-7/МК-5;

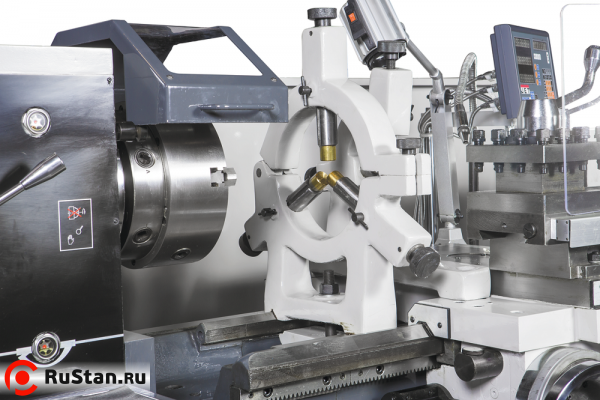

  • Подвижный и неподвижный люнеты;
  • Поддон для сбора стружки;
  • Задняя защитная стенка;

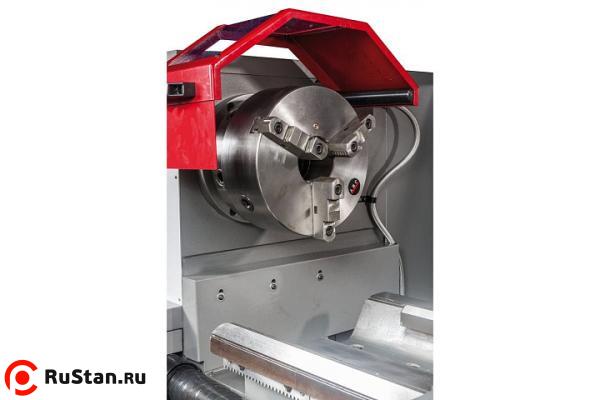

  • Защитный экран патрона с концевым выключателем;

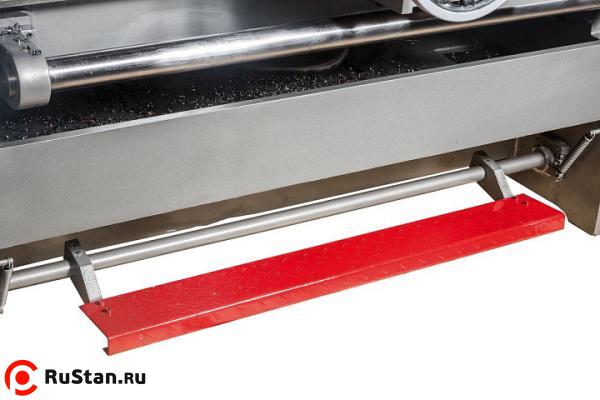

  • Ножной тормоз шпинделя с концевым выключателем;
  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак;
  • Система подвода СОЖ;
  • Галогенная лампа местного освещения;

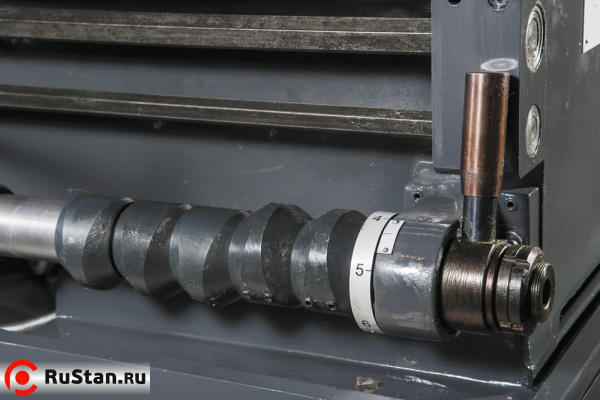

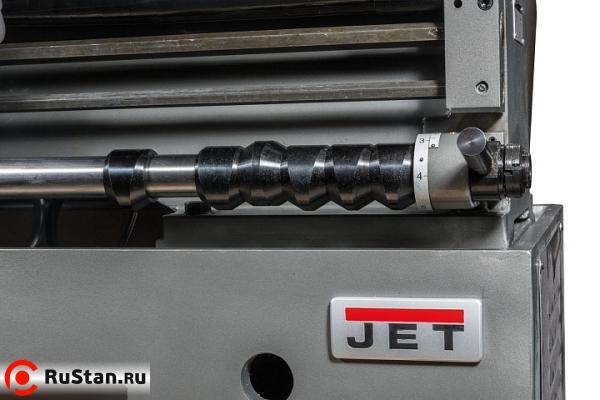

  • Вал управления с регулируемыми кулачками (отключение продольной подачи);
  • Концевой упор продольного перемещения;
  • Регулируемые опоры станины.

Комплектация за дополнительную плату

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о JET GH-2040ZH DRO:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
Масса брутто: 3080кг.
Габариты в упаковке ДхШхВ, мм: 2778x1434x1579
