Станок токарный винторезный DMTG CW6280E

Мощный, точный и высокопроизводительный токарный станок CW6280E для серийного изготовления крупногабаритных деталей в различных отраслях промышленности. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.

Особенности

• Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
• Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг.

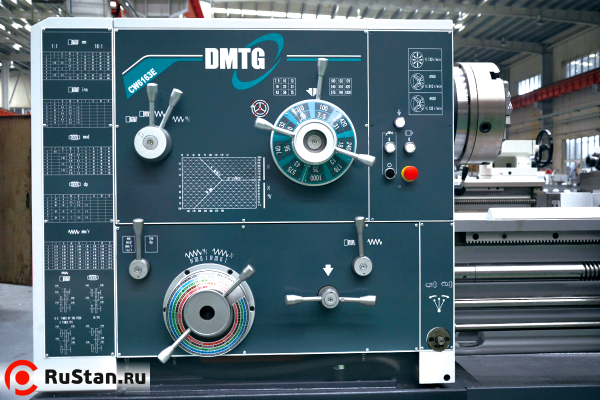

• Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
• Возможно силовое точение со съемом до 5 мм за проход.
• Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).

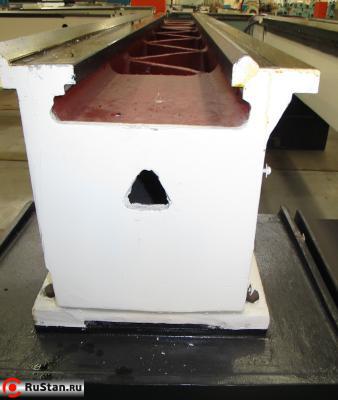

• Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
• Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
• Обработка коротких деталей большого диаметра в выемке станины.

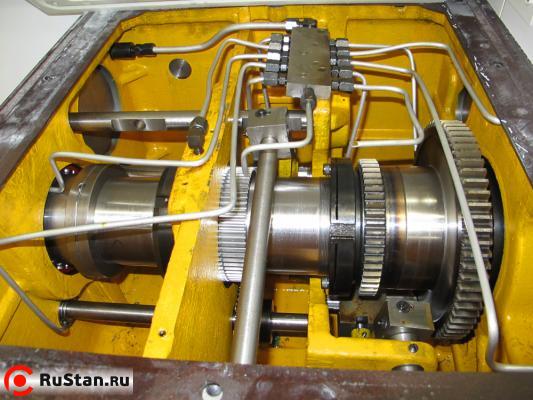

• Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
• Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
• Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
• Мощный электродвигатель 11 кВт (опция: 15 кВт).
• Высокопроизводительная гидростанция с баком 35 л.
• Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
• Гидравлический тормоз шпинделя.
• Закаленные шлифованные шестерни передней бабки и коробки подач.
• Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).

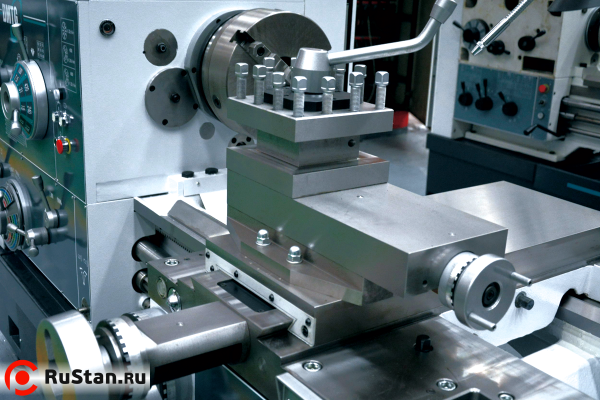

• Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
• Мощная задняя бабка с пинолью диаметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
• Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
• Перегрузочная муфта ходового винта.
• Система подачи СОЖ в зону резания.
• Современный аналог советского станка ДИП-400.

Комплект поставки

• 3-кулачковый токарный патрон Ø400 мм
• Люнет подвижный Ø20-130 мм (для РМЦ 3000 мм и больше)
• Люнет неподвижный Ø40-290 мм (для РМЦ 3000 мм и больше)
• Станочный светильник
• Упорный центр МК6
• Сервисный инструмент
• Руководство по эксплуатации на русском языке

Дополнительные опции

• 4-кулачковый токарный патрон Ø630 мм
• Привод шпинделя 15 кВт
• Проходное отверстие шпинделя 130 мм
• Устройство цифровой индикации (УЦИ) с оптическими линейками
• Конусная линейка
• Резьбоуказатель
• Люнет неподвижный Ø160-350 мм
• Люнет неподвижный Ø250-500 мм
• Планшайба Ø800 мм
• Вращающийся упорный центр МК6
• Полный защитный кожух
• Ножной тормоз
• Комплект анкерных болтов
• Комплект клиновых башмаков
