Двухосевой поворотный стол с наклоном от ЧПУ CNCT-200 GSA+

Код товара:

40958

Нет в наличии

Купить в лизинг

8 (800) 500-63-48

order@rustan.ru

Сравнить Избранное

Модель:		CNCT-200
Производитель:		GSA

Описание
Комментарии
Отзывы

Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.

По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

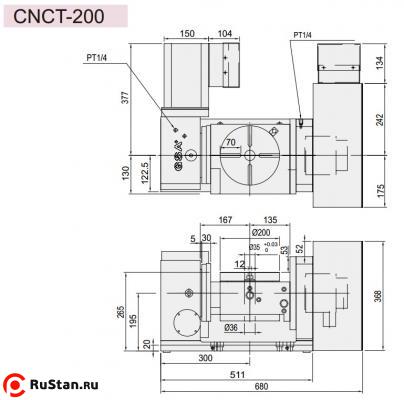

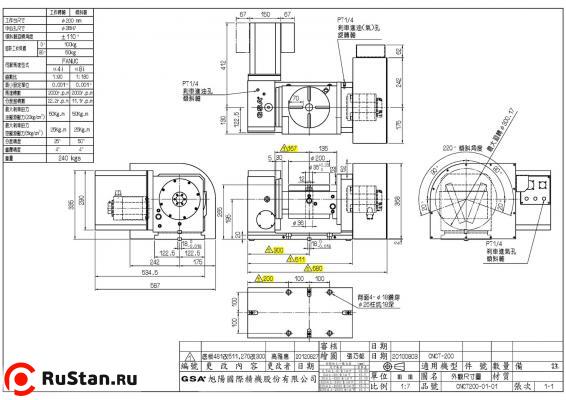

Технические характеристики CNCT-200
Параметр	Ед. изм.	Значение
Диаметр	мм	200
Высота центра	мм	195
Общая высота	мм	360
Вес CNCT-200 нетто (без двигателя)	кг	240
Центральное отверстие	мм	35^Н7
Ширина Т-пазов	мм	12^Н7
Ширина направляющего сухаря	мм	18^Н7

Поворот и наклон
Параметр	Ед. изм.	Поворот	Наклон
Сервомотор Meldas		НF-104T	НF-154T
Сервомотор Fanuc		a4i	a8i
Сервомотор Siemens		1FK7060	1FK7063
Сервомотор Heidenhein		QSY116C	QSY116E
Передаточное число		1:90	1:180
Угол наклона	град	-110…110	-110…110
Минимальный угол	град	0,001	0,001
Максимальные обороты	об/мин	22.2	11.1
Усилие пневмозажима	кг*м	25	25
Усилие гидрозажима	кг*м	50	50
Точность позиционирования		20”	50”
Повторяемость	с	±4”

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 50
Максимальная горизонтальная нагрузка		кг	W = 100
Максимальное радиальное усилие		кг	F = 500
Максимальное радиальное усилие		кг*м	FxL = 50
Максимальное радиальное усилие		кг*м	FxL = 102
Максимальная рабочая инерция		кгсмсек²	6
