Настольный сверлильно-фрезерный станок с редуктором JET JMD-45PFD предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Особенности конструкции JET JMD-45PFD

Массивный чугунный цоколь гарантирует работу без вибраций;
Большой, прецизионный, крестовой стол с регулируемыми клиновидными планками;
Направляющие в виде ласточкиного хвоста гарантируют устойчивость и точность перемещения;
Присоединение шпинделя ISO 30 для высокой производительности фрезерования;
Вращающиеся в масляной ванне отшлифованные шестерни редуктора гарантируют плавный ход;
Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение <0,015 мм);
Левое вращение шпинделя для нарезания резьбы;
Поворот головки вправо/влево для удобства работы;
Автоматическая подача пиноли шпинделя;

Технические характеристики JMD-45PFD
Характеристика	Значение
Макс. диаметр сверления (Ст. 3)	32 мм / М20
-сверление с автоподачей	20 мм
Макс. диаметр торцевой фрезы	100 мм
Макс. диаметр концевой фрезы	20 мм
Частота вращения шпинделя, 12	50 - 2500 об/мин
Конус шпинделя	ISO 30 (DIN 2080)
Вылет шпинделя	250 мм
Ход пиноли автоподача	107 мм
Автоматическая подача пиноли	0,12 / 0,18 / 0,25 мм/об
Диапазон наклона головки	90° влево / 30° вправо
Расстояние шпиндель-стол	460 мм
Размер стола X х Y	825 х 240 мм
Ход стола по оси X х Y	520 x 210 мм
Т-образные пазы, 4	16 мм
Выходная мощность	1,1 кВт / S ₁ 100%
Потребляемая мощность	2,1 кВт / S ₆ 40%
Габаритные размеры (ДхШхВ)	1080 х 1010 х 1300 мм
Масса	340 кг

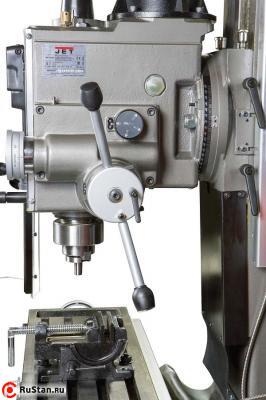

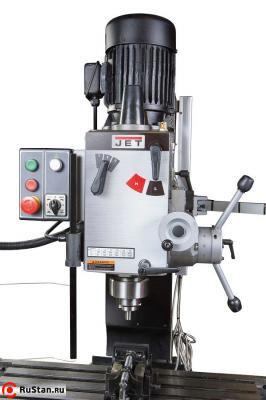

Редукторная головка с возможностью поворота и посадкой шпинделя ISO30

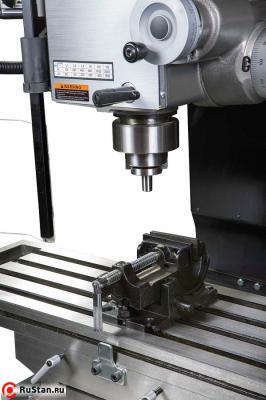

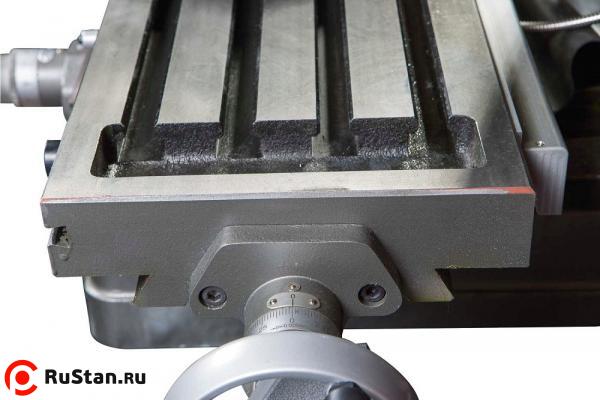

Координатный стол с Т-образными пазами и угловыми тисками

Стандартное комплектация JET JMD-45PFD

Зажимная тяга M12;
Защитный экран с концевым выключателем;
Угловые тиски, ширина губок 85 мм;
Сверлильный патрон 1-13 мм с оправкой;
Торцевая фреза Ø75 мм с оправкой;

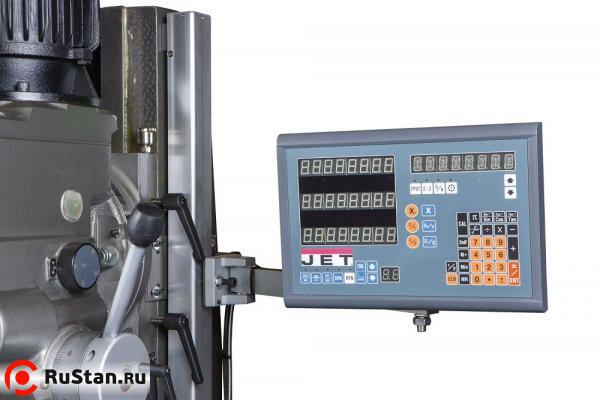

УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак.
