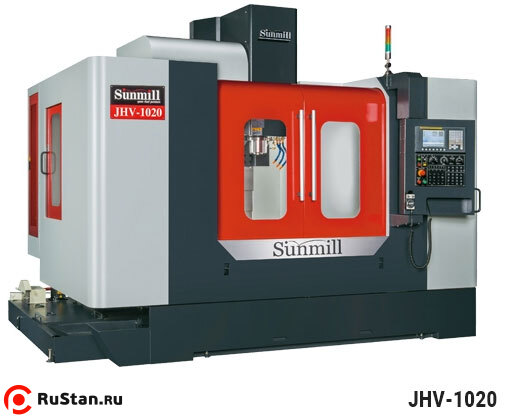

Вертикальный обрабатывающий центр JHV-1020 с ЧПУ FANUC 0i-MF plus

Преимущества фрезерных обрабатывающих центров JHV-1020

Жесткая конструкция станка, выполненная из специального высококачественного чугуна, что позволяет станку обеспечивать высокую стабильность в работе, жесткость конструкции, качество, а также увеличивает срок службы станка. В серии станков JHV применяются линейные направляющие качения. Это обеспечивает высокую надежностью и точность перемещений станка.

Система масляного охлаждения шпинделя (в базовой комплектации).
Охлаждение шпинделя предназначено для эффективного отвода тепла. Предотвращает температурные деформации шпинделя при больших оборотах, при этом обеспечивается постоянство точности обработки и длительный срок эксплуатации шпинделя.

Кондиционер электрошкафа (в дополнительной комплектации).
Для поддержания постоянной температуры в шкафу управления на станке установлен кондиционер электрошкафа. Это обеспечивает стабильный и эффективный теплоотвод от электроники станка.

Инструментальный магазин выполнен на 24 позиций (в базовой комплектации).
Дополнительно инструментальный магазин может быть увеличен до 30 и 32 инструментов. Выбор инструмента в магазине осуществляется поворотом магазина по кратчайшему пути.

Дисковый масленый скиммер (маслоотделитель) (в базовой комплектации). Маслоотделитель устанавливается на бак с СОЖ. Он предназначен для снятия масленой пленки с поверхности СОЖ. Маслоотделитель увеличивает срок службы СОЖ и позволяет значительно сэкономить на покупке новой СОЖ.

Шнековый (винтовой) конвейер удаления стружки (в базовой комплектации). Оптимальное соотношение цены и качества. Данный тип конвейера позволяет эффективно удалять стружку из рабочей зоны станка.

Автоматическая система смазки.
Перемещения по трем осям осуществляется шариковинтовой парой соединенной с серводвигателем жестко муфтой, что позволяет добиться высокой точности в перемещениях из-за отсутствия промежуточных звеньев.

Станки данной серии комплектуются ременным приводом. Т.е. вращение от электродвигателя передается на шпиндель через шкивы зубчато-ременной передачи. Достоинства ременного привода в простоте и дешевизне конструкции, в плавности и бесшумности работы, в эластичности, смягчающей влияние колебания нагрузки. При работе за станком малоквалифицированного персонала надо учесть, что ремонт ременного привода самый дешевый. Откровенных минусов этот привод не имеет и подходит в большинстве случаев.

В качестве опции есть возможность установки прямого привода шпинделя (Direct drive). Передача вращения от электродвигателя напрямую передается шпинделю через муфту. Сама конструкция (шпиндель, муфта, эл. двигатель) соосна и расположена вертикально. Кроме того, муфты приводов выполняют важные функции: компенсацию небольших монтажных отклонений. Достоинство данного привода минимальное количество промежуточных звеньев передачи вращения от двигателя к шпинделю. Минусом же является более высокая цена, чем у ременного привода и более дорогой ремонт узла.

В станках данной серии также опционально может быть установлен редуктор (коробка скоростей). Зубчатые колеса редуктора изготовлены из высококачественных сталей, отшлифованы и прикатаны, закалены до твердости HRC 55-60 и устойчивы к высоким нагрузкам. Зубчатая передача обеспечивает высокий крутящий момент при низких оборотах шпинделя. Основное ее применение тяжелая обработка торцевыми фрезами или там, где требуется большой крутящий момент. Минусом является увеличение цены и уменьшения максимальных оборотов шпинделя.

Базовая комплектация

• Система ЧПУ FANUC 0i-MF plus, AICC-2
• Монитор 10.4” LCD
• Шпиндель BT40, 10 000 об/мин
• Мощность двигателя 11/15 кВт (пост./ 30 мин.)
• Привод шпинделя - ремень
• Система обдува конуса шпинделя
• Автоматическая система смазки
• Система масляного охлаждения шпинделя
• Ручной пистолет подачи СОЖ
• Автоматическая система смены инструмента на 24 позиции
• Полное ограждение зоны резания (кабинетная защита)
• Усиленное станочное освещение рабочей зоны
• Трехцветная сигнальная лампа
• Телескопическая защита направляющих по осям X / Y / Z
• Направляющие качения
• MPG-маховик, выносной пульт
• Теплообменник
• Дисковый масляный скиммер (маслоотделитель)
• Подготовка для четверной оси
• Кондиционер электрошкафа
• Дополнительная лампа освещения
• Функция жесткого нарезания резьбы
• Автоматическое отключение питания по М30
• Порт RS232, USB порт, карта памяти на 512 Мб
• Трансформатор 50 Гц, 380 В
• Шнековый (винтовой) конвейер удаления стружки
• Комплект регулируемых уровневых опор
• Набор инструментов для обслуживания станка
• Подготовка для подачи СОЖ через шпиндель
• Инструкция по эксплуатации станка на русском языке
