791 000 руб.
с НДС - на 29.04.2024 г.
| Модель: |  |
JET JMD-939GV DRO |
| Артикул: | |
50000900T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
- Доставка

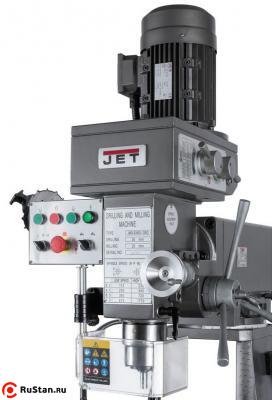

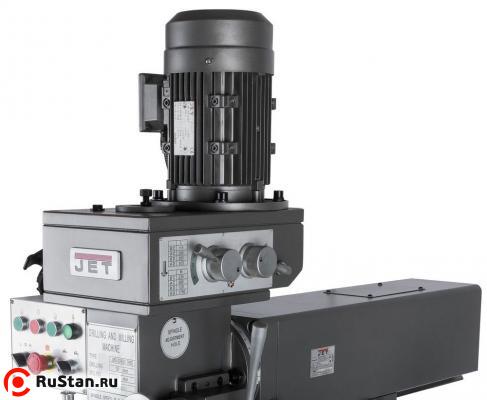

На станке JET JMD-939GV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлен вертикальный шпиндель со скоростью вращения в диапазоне 115-1750 об/мин. Расстояние между вертикальным шпинделем и столом от 85 до 420 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм. Выбор скоростей вертикального шпинделя осуществляется с помощью механической коробки скоростей, расположенной с правой стороны станка.
Этот станок немного проще, представленной ранее модели JMD-939GHV DRO и у него есть несколько основных отличий, а в частности у него отсутствует горизонтальный шпиндель, и он оснащен механической коробкой переключения скоростей вращения шпинделя. Для тех производственных задач, где нет необходимости в горизонтально-фрезерных операциях, модель JMD-939GV DRO станет незаменимым помощником при фрезеровании или сверлении различных деталей.
Модель JMD-939GV DRO является логическим переходом от профессиональных сверлильно-фрезерных станков серии JMD-15, 18, 45 и 50 к промышленным универсальным фрезерным станкам.
Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости. Вертикальный шпиндель имеют функцию реверса.

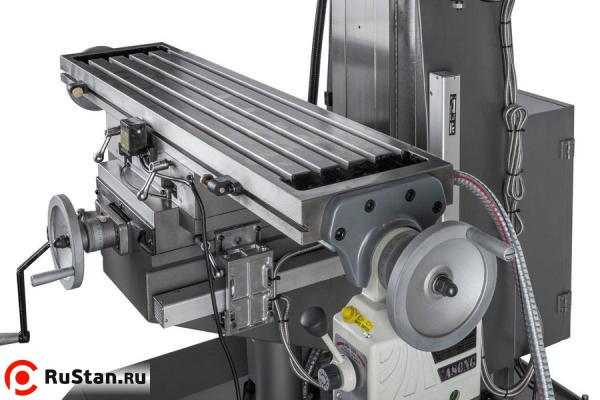

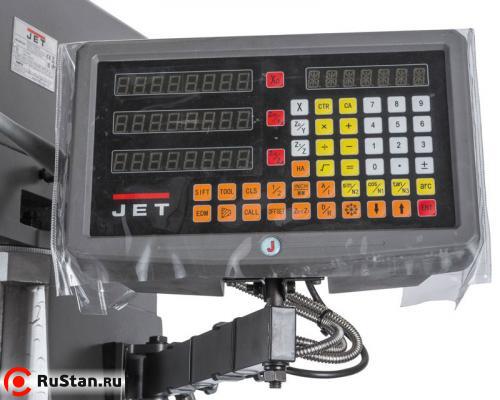

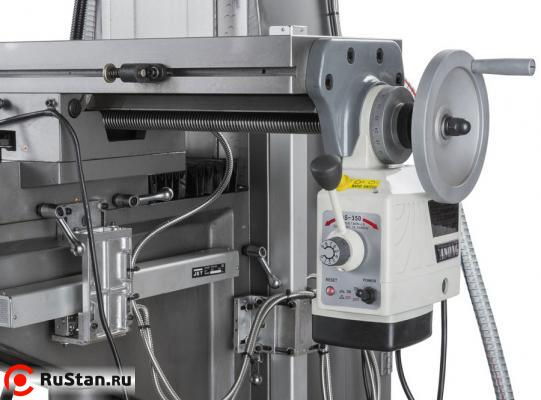

Для повышения точности и скорости обработки универсальный станок JMD-939GV DRO оснащен устройством цифровой индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.
Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.
Технические характеристики JET JMD-939GV DRO |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 30 |
| Максимальный диаметр концевой фрезы, мм | 20 |
| Максимальный диаметр торцевой фрезы, мм | 63 |
| Вертикальный шпиндель | |
| Частота вращения вертикального шпинделя, об/мин | 115-1750 |
| Мощность двигателя вертикального шпинделя, кВт | 1,5 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Диапазон наклона фрезерной головки, град | ±90⁰ |
| Поворот консоли фрезерной головки в горизонтальной плоскости, град | ±360⁰ |
| Ход пиноли шпинделя, мм | 120 |
| Расстояние от вертикального шпинделя до колонны, мм | 250-650 |
| Расстояние от вертикального шпинделя до стола, мм | 85-420 |
| Фрезерный стол | |
| Размер стола по оси X и Y, мм | 1000х240 |
| Ход стола по оси X и Y, мм | 585 х 185 |

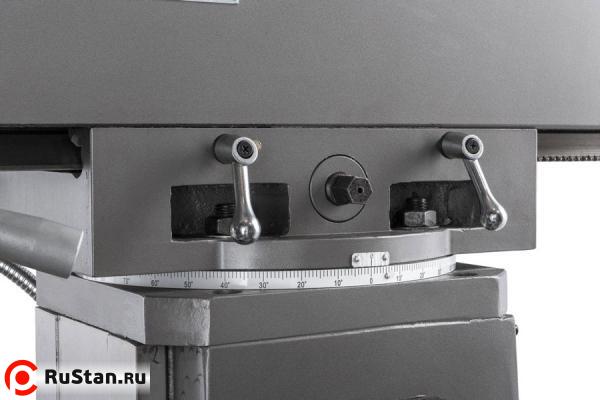

| Диапазон поворота стола, град | ±30⁰ |
| Ширина Т-образного паза основания, мм | (3) 14 |
| Максимальная нагрузка на стол, кг | 150 |
| Габаритные размеры (ДхШхВ), мм | 1340x1140x2250 |
| Масса JET JMD-939GV DRO , кг | 800 |
| Длина в упаковке, см | 144 |
| Ширина в упаковке, см | 120 |
| Высота в упаковке, см | 230 |
| Масса в упаковке, кг | 880 |
Комплектация
- Шомпол М16 – 1шт.
- Оправка ISO40/MT3 – 1шт.
- Переходная втулка MT3/MT2 – 1шт.
- Дорн ISO40/В18 – 1шт.
- Сверлильный патрон 3-16 мм/В18
- Болт М14х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
- Клин-выколотка – 2шт.
- Рожковый ключ 17-19 – 1 шт.
- Рожковый ключ 22-24 – 1 шт.
- Масленка
- Инструкция по эксплуатации
Комплектация за дополнительную плату
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Габариты в упаковке ДхШхВ, мм: 1440x1200x2300
