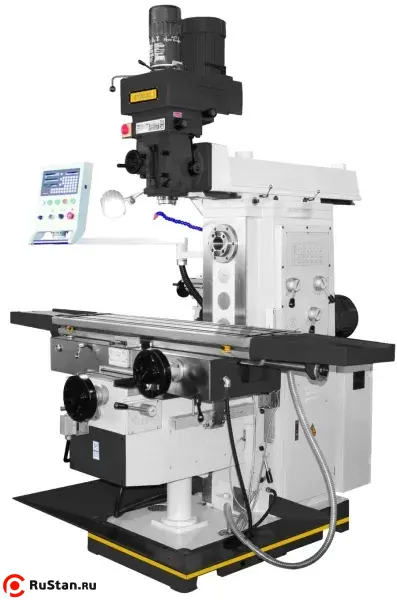

Универсально-фрезерный станок STALEX MUF90 Servo
Код товара:
62146
Нет в наличии
| Модель: |  |
MUF90 Servo |
| Артикул: | |
102473 |
| Производитель: |  |
Каталог компании STALEX |
| Сертификат: |  |
Официальный дилер |
Особенности конструкции
- Вертикальный и горизонтальный шпиндель;
- Усиленные упорные подшипники шпинделя;
- Автоматическая подача по осям Х/Y/Z;
- Вращение на шпиндель передается посредством клиноременной передачи;
- Автоподача пиноли шпинделя;
- Серводвигатель перемещений по осям X/Y/Z;
- Пневмозажим инструмента;
- Пульт управления нового образца;
- Встроенное устройство подвода СОЖ;
- Лампа местного освещения;
- Изготовлен по стандарту СЕ;
- Электрокомпоненты Schneider Electric.
Технические характеристики универсально-фрезерног станок STALEX MUF90 Servo |
|
|---|---|
| Модель станка | MUF90 Servo |
| Размер стола | 1600х360 мм |
| Перемещение стола по оси X | 1300 мм |
| Перемещение стола по оси Y | 320 мм |
| Перемещение стола по оси Z | 450 мм |
| Диапазон рабочих подач по осям Х/ Y/ Z | 30-750/20-500/15-375 мм/мин |
| Ускоренные подачи по осям X/Y/Z | 1200/800/600 мм/мин |
| Т-пазы | 3-18-80 мм |
| Конус шпинделя | ISO50 7:24(гор)/ISO40 7:24(верт.) |
| Ход пиноли шпинделя | 127 мм |
| Автоподача пиноли шпинделя | 0,04/0,08/0,15 мм/об |
| Расстояние шпиндель/стол | 180-630 мм |
| Поворот стола в горизонтальной плоскости | ±45° |
| Расстояние от оси горизонтального шпинделя до поверхности стола | 0-450 мм |
| Расстояние от оси горизонтального шпинделя до нижней поверхности консоли | 245 мм |
| Перемещения консоли в горизонтальной плоскости | 550 мм |
| Скорость вращения шпинделя, кол-во | 60-1800 об/мин (гор.),12 / 65-4660 об/мин (верт.),16 |
| Мощность главного двигателя | 5.0 (гор)/5.5(верт) кВт |
| Крутящий момент AC сервопривода по осям X, Y, Z | 15 Nм |
| Габаритные размеры упаковки | 2500×2200×2500 мм |
| Объем бака СОЖ | 55 л |
| Объем масла в горизонтальной коробке передач | 14 л |
| Масса MUF90 Servo нетто/брутто | 2850/3050 кг |
Комплект поставки
- Зажимная тяга, 2 шт.;
- Тиски 160 мм;
- Цанговый патрон с набором цанг ER32/ISO40;
- Оправка для горизонтального фрезерования;
- LED лампа местного освещения;
- Система подачи СОЖ;
- Инструмент для обслуживания;
- УЦИ по трем осям.
