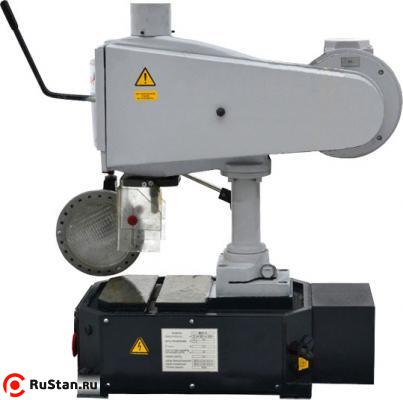

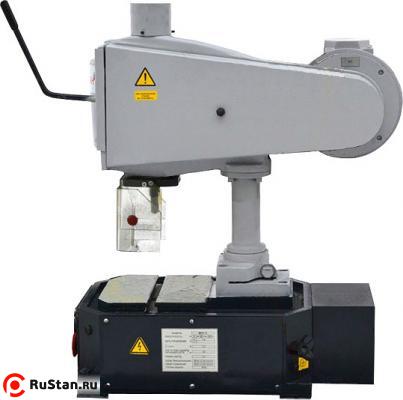

Настольный резьбонарезной станок ВСН-12

Настольный резьбонарезной ВСН-12 предназначен для нарезания правозаходных метрических резьб машинно-ручными метчиками в условиях индивидуального пользования.

Особенности конструкции:

• Уникальная резьбонарезная головка с приводом от одного клинового ремня и с одной рукояткой управления;
• Перемещение выдвижной пиноли;
• Нарезание глухих резьб производится по регулируемым упорам, ограничивающим ход шпинделя на длину нарезаемой резьбы;
• Ввод режущего инструмента (метчика) производится вручную;
• Автоматический реверс направления вращения обратного хода происходит с помощью специальных муфт;
• Электрооборудование с устройством защитного отключения, обеспечивающего безопасность;

Комплект поставки станка:

• Станок в сборе;
• Патрон сверлильный 10-В16 (ГОСТ 8522-79);
• Оправка 2 шт.
• Светильник.

Регулировка ВСН-12

Настройка величины осевого хода шпинделя осуществляется винтами 6

• отвернуть колпачковую гайку 2
• снять кожух 1
• отвернуть гайки 5
• винтами 6 отрегулировать необходимый ход и законтрить гайками 5
• установить кожух, закрепить

Регулирование натяжения ремня

• отвернуть колпачковые гайки (слева и справа) и винты передней крышки
• снять правый и левый кожух и переднюю крышку
• отпустить болт крепления вилки 4 (на которой смонтирован механизм натяжения)
• установить ремень на нужную ступень
• регулировку натяжения производят со стороны кожуха 1, прикрепляя к середине ремня проволоку диам. 0,5-0,6 мм, к которой прикладывают усилие 7Н (для нового ремня) или 5Н (для приработанного ремня).
