Фильтры
Каталог станков
Цена для юр. и физ. лиц
1 321 479 руб.
с НДС - на 25.06.2019 г.
Модель:
ГС545
Артикул:
ГС545
Производитель:
Белоруссия
Изготовитель: Белоруссия
  • Описание
  • Дополнительная оснастка
  • Комментарии (2)
  • Отзывы

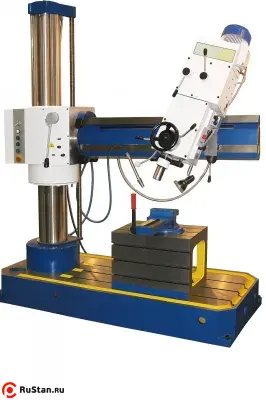

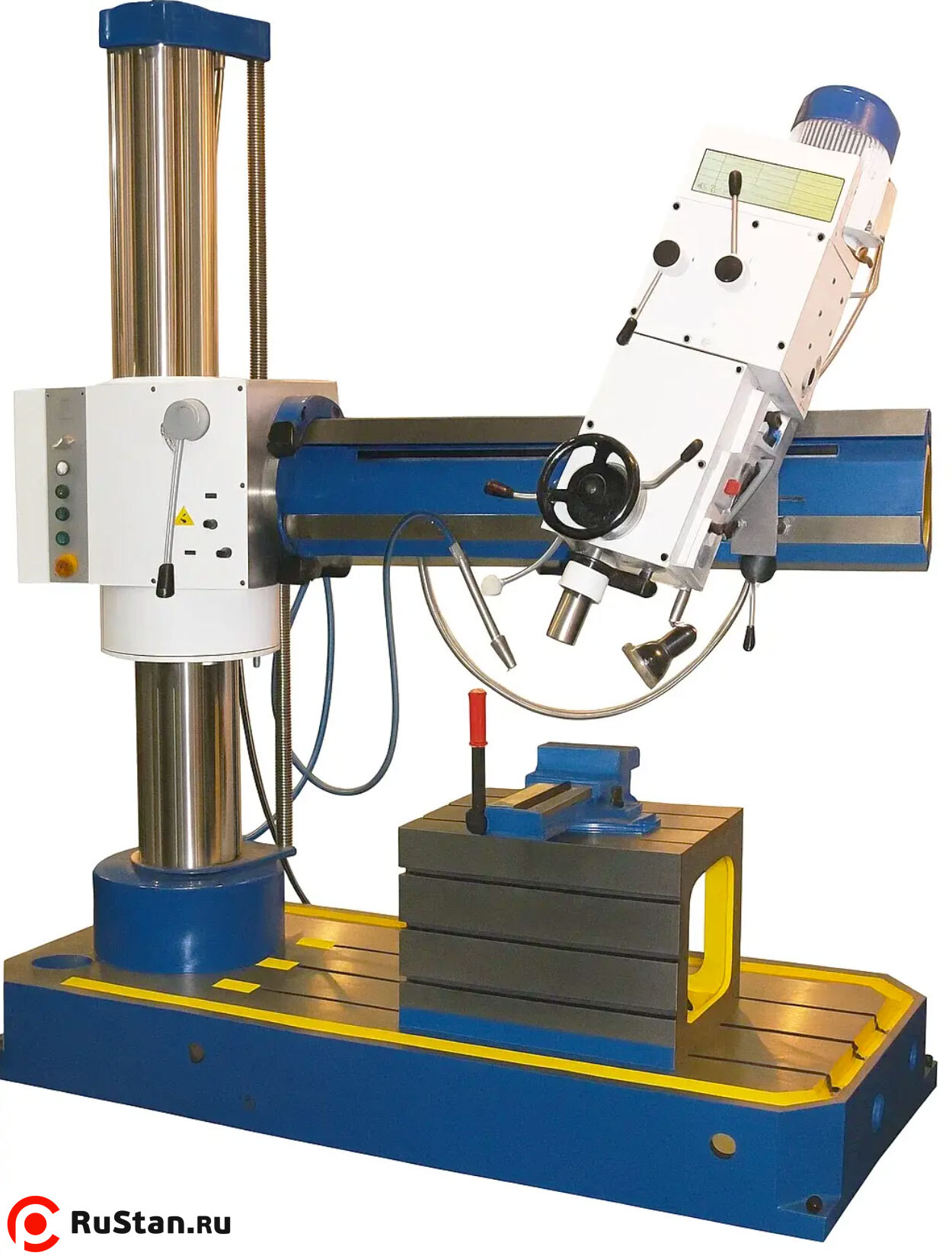

Cтанок радиально сверлильный ГС545 предназначен для обработки отверстий в мелких и средних деталях и позволяет выполнять:

  • сверление;
  • рассверливание;
  • зенкерование;
  • зенкование;
  • развертывание;
  • нарезание резьб.

Конструкция станка обеспечивает широкие возможности и позволяет:

  • поворачивать сверлильную головку и при необходимости рукав вокруг своих осей;
  • вести обработку отверстий расположенныхниже уровня "пола";

В станке имеется устройство подачи СОЖ в зону резания


Технические характеристики радиально-сверлильного станка ГС545

Характеристика Значение
Максимальный диаметр сверления, мм. 45
(по стали 45, точность Н9 после развертывания)
Диапазон нарезаемой резьбы до М24
(точность 7Н по ГОСТ 16093)
Конус шпинделя Морзе 4 АТ6
Расстояние от оси шпинделя до колонны, мм. 320 - 1100
Наибольшее перемещение сверлильной головки по рукаву, мм. 780
Наибольшее расстояние от торца шпинделя до плиты, мм. 1250 / -60 (ниже плоскости плиты)
Угол поворота вертикальной фрезерной головки в продольной плоскости, град. +/- 45
Наибольшее вертикальное перемещение рукава по колонне, мм. 1060
Угол поворота рукава вокруг колонны, град. 360
Ход шпинделя, мм. 250
Количество скоростей вращения шпинделя 12
Диапазон частот вращения шпинделя, об./мин. 45, 63, 90, 125, 180, 250, 355, 500, 710, 1000, 1400, 2000
Наибольший крутящий момент на шпинделе, Нм 180
Количество подач шпинделя 4
Диапазон подач шпинделя, мм./об. 0,056; 0,1; 0,18; 0,32
Наибольшее усилие подачи, Н 12000
Диаметр колонны, мм. 220
Зажим рукава на колонне ручной
Зажим головки на направляющих рукава ручной
Размер рабочей поверхности плиты, мм. 1250 x 760 х 206
Количество Т-образных пазов 3
Ширина Т-образного паза 18 по ГОСТ 1574-75
Расстояние между осями Т-образных пазов, мм. 160
Производительность системы охлаждения, л/мин не менее 3
Мощность привода главного движения, кВт 3
Установленная суммарная мощность, кВт 4,28
Класс точности Н
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1800 х 925 х 2260
Масса ГС545 , кг. 1380
(1700 брутто)
Размер коробчатого стола, мм. 360 х 500 (горизонтальная рабоч.пов-ть)
400 х 500 (вертикальная рабоч.пов-ть)

Комплект поставки:

  • Станок в сборе;
  • Система подачи охлаждающей жидкости;
  • Втулки по ГОСТ 13598:
  • 6100-0142;
  • 6100-0144;
  • 6100-0145;
  • Клин 7851-0012 ГОСТ 3025;
  • Ключ 7811-0024 ГОСТ 2839;
  • Рукоятка поворота 2К52-1.90.00000;
  • Ключ для электрошкафа 2К52-1.89.10.000;
  • Ключ для сливных пробок 007.2000.001;
  • Техническая документация (руководство пользователя).

Дополнительная оснастка (поставляется за отдельную плату)

  • Стол коробчатый 2К52-1.0000.011;
  • Тиски станочные поворотные 7200-0215-02 (чугун);
  • Патрон сверлильный 6150-4029-03 или 6150-4029-04;
  • Патрон резьбонарезной 6162-4003-01 (М3-М12) или 6162-4003 (М3-М12);
  • Комплект предохранительных головок к патрону резьбонарезному 6162-4003-01 (М3-М12);
  • Патрон резьбонарезной 6162-4003-03 (М14-М24);
  • Комплект предохранительных головок к патрону резьбонарезному 6162-4003-03 (М14-М24).

Комментарии и вопросы:

8 April, 2012 - 12:44    Посетитель:
А цена в российских рублях?
10 April, 2012 - 13:15    Специалист РуСтан:
да. с НДС.

Отзывы о ГС545:

Отзывов пока нет, но ваш может быть первым.

Похожие товары

Код товара: 372
Радиально-сверлильный станок 2К522-03 (2К522, 2К52-2, 2К52)
Ø 32мм / Конус MT4 / есть / 2000об/м / 1.50кВт / 380В / 1160кг
1 060 080p
Код товара: 374
Радиально-сверлильный станок 2А554
Ø 63мм / Конус MT5 / 2000об/м / 5.50кВт / 380В / 4700кг
1 610 000p
Код товара: 382
Нет в наличии
Радиально-сверлильный станок JET JRD-1100R
Радиально-сверлильный станок JET JRD-1100R
Ø 55мм / Конус MT4 / есть / 1500об/м / 2.25кВт / 380В / 1800кг
1 200 000p
Код товара: 383
Нет в наличии
Радиально-сверлильный настольный станок JET JRD-1600W
Радиально-сверлильный настольный станок JET JRD-1600W
Ø 70мм / Конус MT5 / есть / 2000об/м / 7.00кВт / 380В / 3500кг
1 380 000p
Код товара: 1376
Радиально-сверлильный станок Weiss Machinery MRD40x10
Ø 40мм / Конус MT4 / есть / 2500об/м / 2.20кВт / 380В / 1600кг
1 047 950p
Код товара: 1378
Радиально-сверлильный станок Weiss Machinery MRD50x16
Ø 50мм / Конус MT4 / есть / 2000об/м / 4.00кВт / 380В / 3550кг
1 203 836p
Код товара: 1587
Радиально-сверлильный станок АС2550
Ø 50мм / Конус MT5 / есть / 2000об/м / 4.00кВт / 380В / 3500кг
1 480 000p
Код товара: 11677
Нет в наличии
Радиально-сверлильный станок OPTIMUM DR5
Радиально-сверлильный станок OPTIMUM DR5
Ø 40мм / Конус MT4 / есть / 2500об/м / 5.00кВт / 380В / 2500кг
1 065 247p
Код товара: 11678
Нет в наличии
Радиально-сверлильный станок OPTIMUM DR6
Радиально-сверлильный станок OPTIMUM DR6
Ø 50мм / Конус MT5 / есть / 2000об/м / 7.00кВт / 380В / 3500кг
1 385 566p
Код товара: 38347
В наличии
Радиально-сверлильный станок KR50
Радиально-сверлильный станок KR50
Ø 50мм / Конус MT4 / есть / 2000об/м / 4.00кВт / 380В / 3500кг
1 010 072p
Код товара: 38688
Нет в наличии
Радиально-сверлильный станок STALEX SRD-5012
Радиально-сверлильный станок STALEX SRD-5012
Ø 50мм / Конус MT5 / есть / 2000об/м / 4.00кВт / 380В / 3100кг
1 148 326p
Код товара: 38689
Нет в наличии
Радиально-сверлильный станок STALEX SRD-5016
Радиально-сверлильный станок STALEX SRD-5016
Ø 50мм / Конус MT5 / есть / 2000об/м / 4.00кВт / 380В / 3500кг
1 241 757p

Форма оплаты, порядок поставки, доставка ГС545 , гарантийные обязательства:

  • Продажа станков ГС545 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
