Токарный станок с ЧПУ Б16Д25Ф3
Код товара:
288
снят с производства
Нет в наличии
| Модель: |  |
Б16Д25Ф3 |
| Производитель: |  |
Россия |

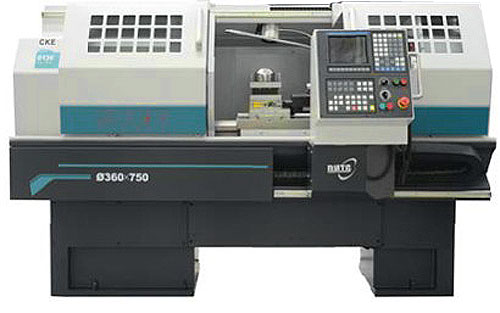

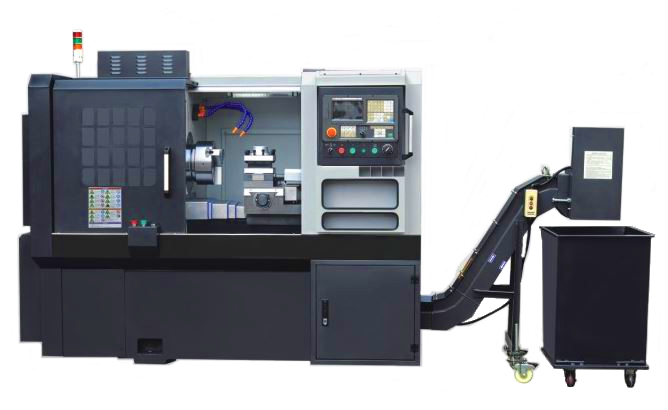

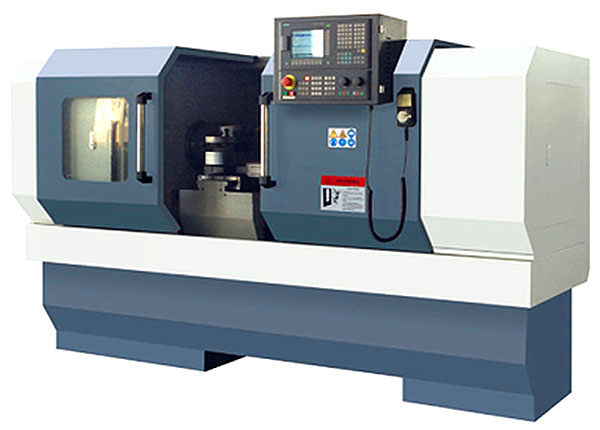

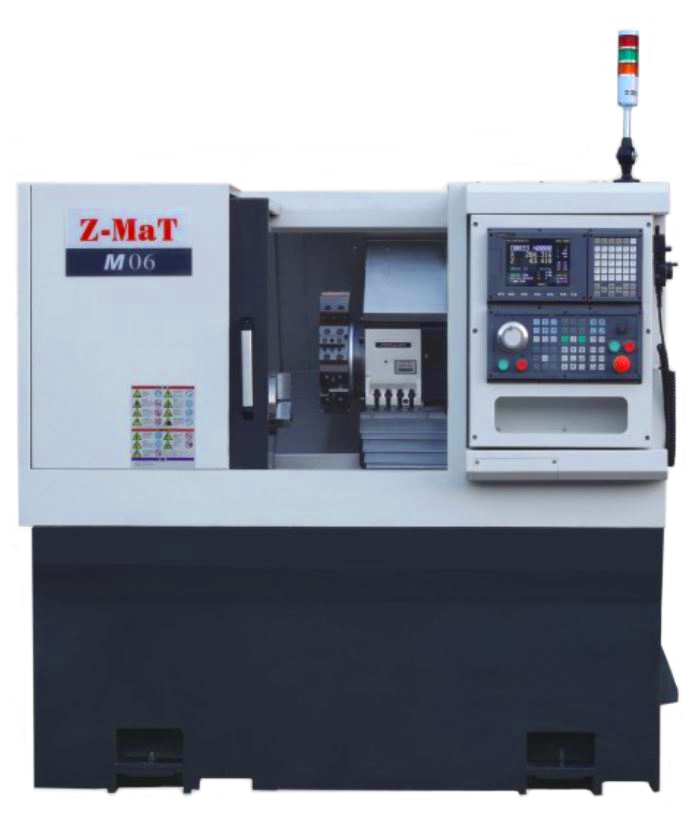

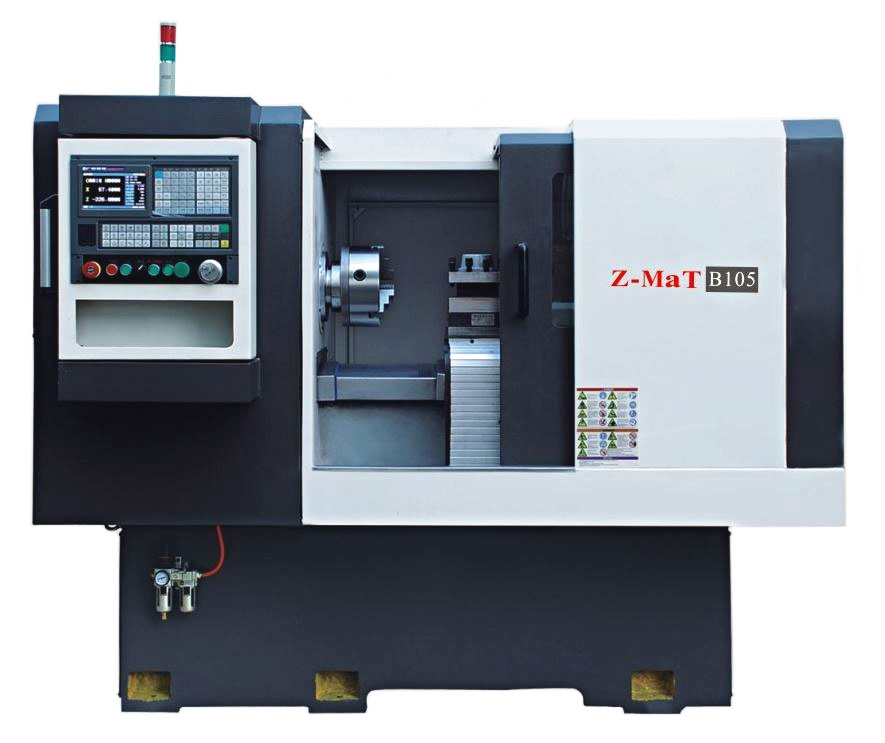

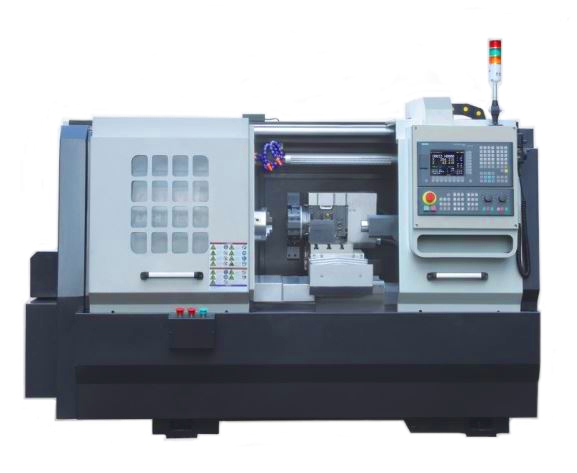

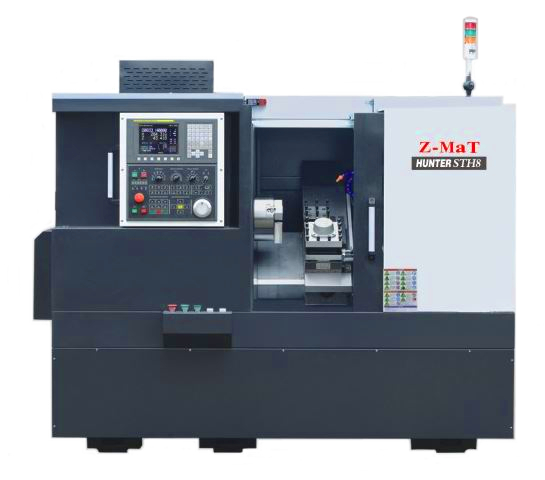

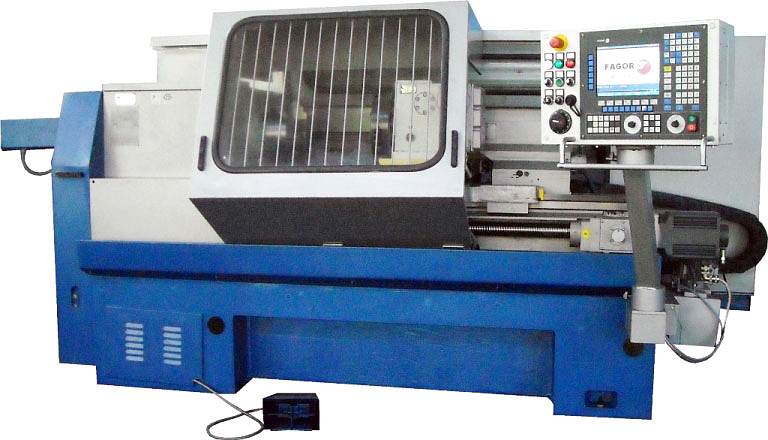

Аналоги Б16Д25Ф3
Код товара: 9084
Нет в наличии
Ø обработки над станиной 320
Ø обработки над супортом 200
РМЦ1000
Ø отверстия шпинделя 50
Макс. обороты 2500
Мощность 11.00 кВт
Напряжение380В
Масса3800 кг
Ø обработки над супортом 200
РМЦ1000
Ø отверстия шпинделя 50
Макс. обороты 2500
Мощность 11.00 кВт
Напряжение380В
Масса3800 кг
Код товара: 40368
Нет в наличии
Ø обработки над станиной 320
Ø обработки над супортом 75
РМЦ180
Ø отверстия шпинделя 37
Макс. обороты 3000
Мощность 3.00 кВт
Напряжение380В
Масса1000 кг
Ø обработки над супортом 75
РМЦ180
Ø отверстия шпинделя 37
Макс. обороты 3000
Мощность 3.00 кВт
Напряжение380В
Масса1000 кг
Код товара: 40355
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 140
РМЦ380
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 4.00 кВт
Напряжение380В
Масса2100 кг
Ø обработки над супортом 140
РМЦ380
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 4.00 кВт
Напряжение380В
Масса2100 кг
Код товара: 40549
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 160
РМЦ500
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 5.50 кВт
Напряжение380В
Масса1800 кг
Ø обработки над супортом 160
РМЦ500
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 5.50 кВт
Напряжение380В
Масса1800 кг
Код товара: 40607
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 135
РМЦ350
Ø отверстия шпинделя 105
Макс. обороты 1000
Мощность 7.50 кВт
Напряжение380В
Масса1650 кг
Ø обработки над супортом 135
РМЦ350
Ø отверстия шпинделя 105
Макс. обороты 1000
Мощность 7.50 кВт
Напряжение380В
Масса1650 кг
Код товара: 40404
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 200
РМЦ300
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 4.00 кВт
Напряжение380В
Масса2200 кг
Ø обработки над супортом 200
РМЦ300
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 4.00 кВт
Напряжение380В
Масса2200 кг
Код товара: 40397
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 210
РМЦ300
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 5.50 кВт
Напряжение380В
Масса1600 кг
Ø обработки над супортом 210
РМЦ300
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 5.50 кВт
Напряжение380В
Масса1600 кг
Код товара: 1616
Нет в наличии
Ø обработки над станиной 360
Ø обработки над супортом 200
РМЦ750
Ø отверстия шпинделя 50
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1600 кг
Ø обработки над супортом 200
РМЦ750
Ø отверстия шпинделя 50
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1600 кг
Код товара: 44180
Нет в наличии
Ø обработки над станиной 360
Ø обработки над супортом 210
РМЦ750
Ø отверстия шпинделя 60
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1500 кг
Ø обработки над супортом 210
РМЦ750
Ø отверстия шпинделя 60
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1500 кг
Код товара: 40362
Нет в наличии
Ø обработки над станиной 360
Ø обработки над супортом 160
РМЦ300
Ø отверстия шпинделя 55
Макс. обороты 4500
Мощность 5.50 кВт
Напряжение380В
Масса3000 кг
Ø обработки над супортом 160
РМЦ300
Ø отверстия шпинделя 55
Макс. обороты 4500
Мощность 5.50 кВт
Напряжение380В
Масса3000 кг
Код товара: 36694
Нет в наличии
Ø обработки над станиной 360
Ø обработки над супортом 210
РМЦ750
Ø отверстия шпинделя 60
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1500 кг
Ø обработки над супортом 210
РМЦ750
Ø отверстия шпинделя 60
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1500 кг
1 956 674 p
Код товара: 40018
Нет в наличии
Ø обработки над станиной 360
Ø обработки над супортом 160
РМЦ350
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 9.50 кВт
Напряжение380В
Масса1200 кг
Ø обработки над супортом 160
РМЦ350
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 9.50 кВт
Напряжение380В
Масса1200 кг
Токарный станок с ЧПУ Б16Д25Ф3 с числовым программным управлением (ЧПУ) Б16Д25Ф3, Б16Д25Ф3-01 предназначены для токарной обработки деталей типа тел вращения в замкнутом полуавтоматическом цикле.
Область применения – мелкосерийное и серийное производство.
Станки могут выпускаться с различными устройствами ЧПУ (УЧПУ).
* С основным набором сменных зубчатых колес** С использованием всех зубчатых колес, комплектуемых со станком
Область применения – мелкосерийное и серийное производство.
Станки могут выпускаться с различными устройствами ЧПУ (УЧПУ).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО СТАНКА С ЧПУ Б16Д25Ф3, Б16Д25Ф3-01
| Характеристика | Б16Д25Ф3 | Б16Д25Ф3-01 | |
|---|---|---|---|
| Наибольшая длина обрабатываемой заготовки | мм | 900 | 1400 |
| Наибольший Ø устанавливаемой заготовки над станиной/над суппортом, не более | мм | 320/200 | 320/200 |
| Пределы частот вращения шпинделя | об./мин. | 8 - 2500 | |
| Пределы частот вращения шпинделя в трех переключаемых вручную диапазонах | об./мин. I/II/III | 8 – 239/26 – 744/84 - 2500 | |
| Диапазон рабочих подач суппорта продольных/поперечных | мм/мин. | 2-200 | |
| Максимальная подача, поперечная/продольная | м/мин. | 6/8 | |
| Габариты и вес станка | |||
| Длина | мм | 2880 | 3380 |
| Ширина | мм | 1700 | 1700 |
| Вес Б16Д25Ф3 Б16Д25Ф3 станка | кг | 2980 | 3480 |
| Главный привод | |||
| Асинхронный электродвигатель 1FK7 | |||
| Мощность главного привода | кВт | 11 | |
| Наибольший крутящий момент на шпинделе станка, не менее | Нм (кг) | 1000 | |
| Максимальная скорость рабочей подачи: | |||
| - продольной ось Z | мм/мин. | 10000 | |
| - поперечной ось X | 7000 | ||
| Наибольшее усилие продольной подачи | Н (кг) | 10000 (1000) | |
| Количество ступеней частот вращения | 3 | ||
| Приводы подач | |||
| Синхронные двигатели 1FT5/1FT6 | |||
| Крутящий момент | Нм | 25/18 | |
| Усилие подачи, поперечной/продольной | кН | 4,0 - 6,3 | |
| Нарезка резьб | Метрические, модульные, дюймовые, питчевые | ||
| Шпиндельная бабка | |||
| Конец шпинделя фланцевый по ГОСТ 112593-93 | 6 | ||
| Инструментальный конус в шпинделе по ГОСТ 25557-82 | Метр 80 | ||
| Диаметр цилиндрического отверстия в шпинделе | мм | 63 | |
| Наибольшая высота резца, устанавливаемого в резцедержателе | мм | 25 | |
| Число позиций инструментальной головки | 6 (по заказу) | ||
| Задняя бабка | |||
| Инструментальный конус задней бабки по ГОСТ 13214-79 | Морзе 5 | ||
| Технические характеристики электрооборудования | |||
| Род тока питающей сети | Переменный трехфазный | ||
| Частота тока | Гц | 50 | |
| Напряжение | В | 380 | |
| Количество электродвигателей на станке | 60 | ||
| Электродвигатель главного движения: мощность, кВт/частота вращения | мин.-1 | 11/2000-5500 | |
| Электродвигатель станции смазки каретки: мощность, кВт/частота вращения | мин.-1 | 0,18/1400 | |
| Электродвигатель станции смазки шпиндельной бабки: мощность, кВт/частота вращения | мин.-1 | 0,27/1450 | |
| Электродвигатель насоса охлаждения: мощность, кВт/частота вращения/подача насоса | мин.-1, л/мин. | 0,12/2500/22 | |
| Электродвигатель привода подач: | |||
| - продольный крутящий момент, Нм (кгм)/частота вращения | мин.-1 | 12/3000 | |
| - поперечный крутящий момент, Нм (кгм)/частота вращения | 18/3000 | ||
| Суммарная мощность всех электродвигателей | кВт | 23 | |
Система ЧПУ
- память ЧПУ для программ пользователя 256 кВ
- максимально осей/шпинделей 4/1
- RS–232 С последовательный интерфрейс 1
- инкрементальный датчик sin/cos 4
- разрешение системы ЧПУ 0,1 мм
- электронных маховичков 3
- линейно–интерполируемых осей макс. 3
- круговая и винтовая интерполяция
- смещение инструмента
- смещение нуля
- компенсация люфта
- компенсация ошибок хода винта
- компенсация ошибок измерительной системы.
| Технические характеристики | |
|---|---|
| Обозначение ЧПУ | |
| Количество управляемых координат | 2 |
| Наибольшее количество одновременно управляемых координат | 2 |
| Дискретность задания перемещений, мм: | |
| - продольных | 0,001 |
| - поперечных | 0,001 |
| Система отсчета | Абсолютная и в приращениях |
| Пределы программируемых подач, мм/об.: | |
| - продольных | 0,01 - 40 |
| - поперечных | 0,0 - 20 |
| Пределы шагов нарезаемых резьб, мм | 0,25 - 40 |
| Ввод данных | с клавиатуры PC |
| Питание ЧПУ, В | 24 + 20% - 15% |
| Вид тока | переменный |
| Напряжение, В | 220 |
| Частота, Гц | 50 |
| Потребляемая мощность, Вт | 55 |
| Преобразователи приводов подач, шпинделя | SIMODRIVE 611VE |
* С основным набором сменных зубчатых колес** С использованием всех зубчатых колес, комплектуемых со станком
