Токарный станок UNIVERSAL WM500Bx1500 с УЦИ
Код товара:
39352
Нет в наличии
1 424 614 руб.
с НДС - на 23.11.2024 г.
| Модель: |  |
UNIVERSAL WM500Bx1500 с УЦИ |
| Артикул: | |
931167 |
| Производитель: |  |
WEISS MACHINERY |
- Описание
- Комментарии
- Отзывы
Станок токарный модели WM500Bx1500 предназначен для токарной обработки изделий. Направляющие станины типа "ласточкин хвост" закалены и отшлифованы. Шпиндель поддерживается точными роликовыми подшипниками. Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов. Выемка в станине позволяет обрабатывать большие изделия над станиной до 720мм
Технические характеристики WM500Bx1500 | |
|---|---|
| Характеристика | Значение |
| Диаметр обрабатываемой заготовки, мм | |
| - над станиной / с выемкой в станине | 500 / 720 |
| - над поперечными направляющими суппорта | 310 |
| Межцентровое расстояние, мм | 1500 |
| Ширина станины, мм | 405 |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Торец шпинделя | эксцентриковый типа D1-8 |
| Конус шпинделя | МТ7 |
| Конус пиноли задней бабки | МТ5 |
| Количество скоростей шпинделя | 12 |
| Диапазон частот вращения шпинделя, об/мин | 9-1600 |
| Диапазон поперечных подач, мм/об | 65 ступеней, 0,027-1,07 |
| Диапазон продольных подач, мм/об | 65 ступеней, 0,063-2,52 |
| Быстрая продольная подача, м/мин | 4,5 |
| Быстрая поперечная подача, м/мин | 1,9 |
| Сечение хвостовика режущего инструмента, мм | 25х25 |
| Диапазон метрических резьб, мм | 22 ступени, 1-14 |
| Диапазон дюймовых резьб, витков/дюйм | 26 ступеней, 28-2 |
| Диапазон модульных резьб, мм | 18 ступеней, 0,5-7 |
| Диапазон диаметральных резьб, шаг | 24 ступени, 56-4 |
| Перемещение поперечных салазок, мм | 310 |
| Перемещение верхних салазок, мм | 145 |
| Перемещение пиноли задней бабки, мм | 150 |
| Мощность главного двигателя, кВт (напряжение питания, В) | 7,5 (~ 380) |
| Габариты в упаковке, мм | 3000x1100x1380 |
| Вес UNIVERSAL WM500Bx1500 с УЦИ нетто, кг | 3150 |
Комплектация
- Руководство по эксплуатации
- Патроны: 3-х кулачковый (250 мм), 4-х кулачковый (320 мм)
- Планшайба (400 мм)
- Резцедержатель 4-х позиционный
- Люнеты: подвижный, неподвижный
- Лампа освещения
- Конусная линейка
- Педаль тормоза
- Система охлаждения
- 5-и позиционный упор суппорта

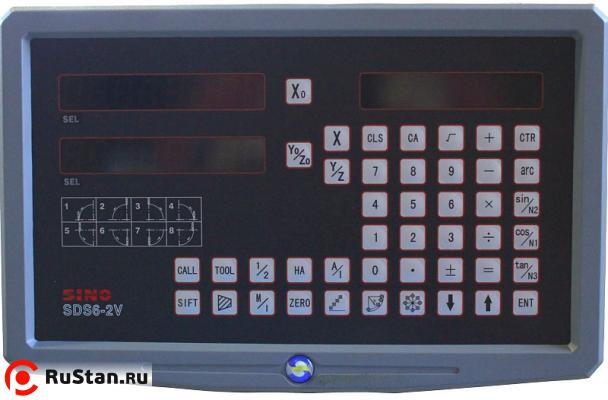

- УЦИ по 2-м осям
- Ящик с инструментами
