Цена для юр. и физ. лиц
13 486 068 руб.
с НДС - на 29.03.2024 г.
  • Описание
  • Комментарии
  • Отзывы

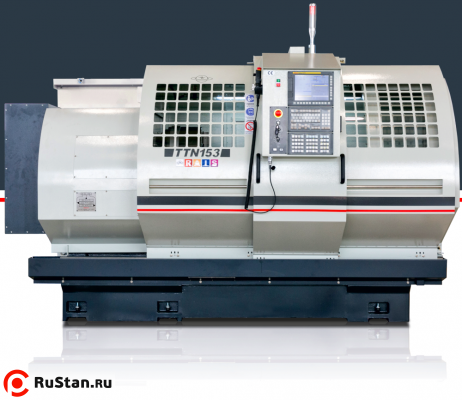

Трубонарезной станок ТTN153 с ЧПУ предназначен для выполнения автоматической обработки внутренних и внешних цилиндрических, конусообразных и торцевых поверхностей, нарезания пазов и выемок валов, дисков. Также может нарезать метрические, дюймовые, торцевые и конусные резьбы на трубах. Станок может быть оснащен системой ЧПУ FANUC, SIEMENS или иной системой ЧПУ (по выбору заказчика) и соответствующими серводвигателями АС.

Станок оборудован двухступенчатым главным приводом и 4 или 8 позиционной револьверной головкой. Патрон – ручной или гидравлический.

Может быть выбрана ручная задняя бабка и гидравлическая задняя бабка. Соприкасающиеся поверхности между суппортом и направляющей скольжения имеют покрытие Turcite-B.

При помощи централизованного смазочного устройства производится принудительная импульсная смазка соприкасающихся поверхностей, шарико- винтовых пар и направляющих.


Технические характеристики ТTN153

Характеристика Значение
Макс.диаметр токарной обработки Ø790 мм
Максимальный диаметр обработки над станиной Ø550 мм
Максимальный диаметр устанавливаемый над суппортом Ø310 мм
Ширина направляющих 400 мм
Максимальная длина заготовки 1000 мм
Максимальный вес детали (с задним центром) 2000 кг
Максимальный диаметр пруткового материала Ø153 мм
Длина ГАП от торца шпинделя 283 мм
Перемещение по X 300 мм
Перемещение по Z (максимальная длина) 1150 мм
Повторяемость 0,005 мм
Общая ширина основания 405 мм
Длина направляющих суппорта 215 мм
Мощность двигателя по оси Х 1,8 кВт
Мощность двигателя по оси Z 2,5 кВт
Мощность двигателя насоса СОЖ 0,45 кВт
Шпиндель
Передний торец шпинделя A2-11
Диаметр патрона Ø400 мм с отверстием 140 мм
Тип патрона Пневматический
Диаметр отверстия шпинделя Ø153 мм
Обороты 80-1000 об/мин
Мощность главного двигателя 11 Kw
Количество и тип ремней 4, А2130
Скорости подачи
Быстрый ход по оси Z 15 м/мин
Тип двигателей X , Z Fanuc
Тип направляющих индукционно закаленные направляющие скольжения, покрытие каретки Turcite-B
Диаметр ШВП X , Z Ø32 х 5 мм , Ø 50 х 10 мм (Ø50х10 длина >1500)
Рабочая подача 3 м/мин
Револьверная головка
Количество инструментов 4 (опция 8)
Сечение резца (размер инструмента) 25 x 25 мм
Задняя бабка
Конус Морзе пиноли МТ5
Диаметр пиноли Ø85 мм
Ход пиноли 225 мм
Общие данные
Система ЧПУ Fanuc 0i TF
Система смазки направляющих автоматическая
Расход охлаждающей жидкости насоса 55 л/мин
Максимальное давление насоса СОЖ 2,4 кг/см2
Объём резервуара СОЖ 150 л
Габариты 3000x2000x2200 мм
Вес ТTN153 , нетто 4200 кг

Стандартная комплектация

  • Система ЧПУ FANUC 0i
  • Полная защита рабочей зоны.
  • Автоматическая смазка направляющих.
  • Система СОЖ.
  • Пневматический патрон Ø400 мм с отверстием Ø140 мм (передний).
  • Пневматический патрон Ø400 мм с отверстием Ø140 мм (задний).
  • Рядовой держатель инструмента.
