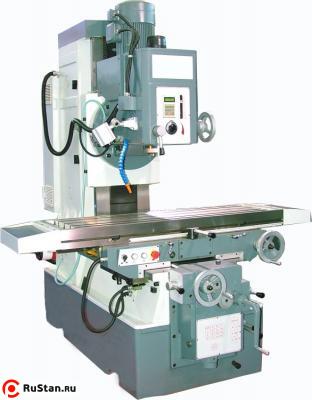

Вертикально-фрезерный станок XA7140
| Модель: |  |
XA7140 |
| Производитель: |  |
WEIDA (Китай) |
- Описание
- Комментарии
- Отзывы
Вертикально-фрезерный станок DMTG XA7140 для решения любых работ по фрезерованию, сверлению, расточки и т.д. на промышленном производстве.
Настолько простая компоновка станка удивляет, он состоит из неподвижной станины станка с широкими прямоугольными направляющими, которые увеличивают жесткость станка и уменьшают до минимума вибрации при перемещении салазок и рабочего стола в процессе работы, вертикальной колонны, очень большим столом с размерами 1400х400 мм, а также его большим перемещением по оси Х 1000мм и диапазоном скорости подачи стола 18~627 мм/мин (9 ступеней) обеспечивает обработку очень больших заготовок, в то время как у аналогичных станков стол и перемещение по оси Х меньше, что ставит нашу модель ХА7140 на одну ступень выше, чем его аналоги.
Также в состав станка входят усовершенствованная подвижная под наклоном 30 градусов влево/вправо от вертикали шпиндельная бабка и коробка передач которая дает работу со станком как в ручном режиме так и в автоматическом, установлена по последнему слову техники система СОЖ, которая обеспечивает бессбойный полив охлаждающей жидкости в зону работы станка. Пиноль выдвигается на 105 мм, что не только дает большое преимущество среди аналогов, но и очень расширяет технологические работы на станке. Данная модель выдерживает весом 800 кг заготовку на своем столе.
У этой модели станка есть вертикальный шпиндель, стандартом DIN 2080 NT50 благодаря которому можно устанавливать оправки под сверло с кМ5 (до диаметра 76 мм) и оправки под торцевую фрезу с посадкой диаметр 60 (фреза диаметр до 300 мм), и вертикальная фрезерная голова с углом наклона +/-30 делает данный станок очень производительным.
Благодаря разработке и внедрению в данную модель, станок в стандартном исполнении имеет защиту от перегрузки шпинделя, аварийной остановки и от нулевого напряжения, что обеспечивает полную остановку станка при срабатывании угрозы.
Опционально уже на данную модель станка установлена система (УЦИ) Устройство Цифровой Индикации с оптическими линейками 5 мкм (микрон) по трем осям, что способствует не только удобству работы на станке, но и точности обработки.
Технические характеристики фрезерного станка DMTG XA7140
| Характеристика | Значение |
|---|---|
| Размер стола (Д х Ш), мм | 1400х400 |
| Ширина и количество Т-образных пазов, мм х шт | 18х3 |
| Макс. вес заготовки, кг | 800 |
| Оси | |
| Продольное перемещение, мм | 800/1000 |
| Поперечное перемещение, мм | 400 |
| Вертикальное перемещение, мм | 500 |
| Диапазон продольной подачи, мм/мин | 18~627/9 |
| Диапазон поперечной подачи, мм/мин | 18~627/9 |
| Диапазон вертикальной подачи, мм/мин | 18~627/9 |
| Автоматическое продольное перемещение, мм | 800/1000 |
| Автоматическое поперечное перемещение, мм | 400 |
| Автоматическое вертикальное перемещение, мм | 400 |
| Скорость быстрых продольных перемещений, мм/мин | |
| Скорость быстрых поперечных перемещений, мм/мин | |
| Скорость быстрых вертикальных перемещений, мм/мин | 1670 |
| Тип направляющих оси Х | ласточкин хвост |
| Тип направляющих оси Y | прямоугольные |
| Тип направляющих оси Z | прямоугольные |
| Поворот рабочего стола, град | - |
| Шпиндель | |
| Количество шпинделей | 1 |
| Диапазон/ Кол-во скоростей вертикального шпинделя | 18~1800/Безступенчатое |
| Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин | - |
| Конус вертикального шпинделя (7:24) | ISO50 |
| Конус горизонтального шпинделя (7:24) | - |
| Расстояние от оси верт. шпинделя до направляющих колонны, мм | 520 |
| Расстояние от торца верт. шпинделя до поверхности стола, мм | 150~650 |
| Расстояние от оси гор. шпинделя до поверхности стола, мм | |
| Диаметр оправки инструмента, мм | |
| Максимальный угол вращения вертикальной фрезерной головки, град | +/-30 |
| Максимальный диаметр фрезерования, мм | |
| Максимальный диаметр сверления, мм | |
| Ход пиноли шпинделя, мм | 105 |
| Мощность | |
| Мощность э/д вертикального шпинделя, кВт | 7.5 |
| Мощность э/д горизонтального шпинделя, кВт | - |
| Мощность э/д подачи, кВт | 0.75 |
| Мощность э/д подачи СОЖ, кВт | 0.04 |
| Потребляемая мощность станка, кВА | 10 |
| Габаритные размеры (Д х Ш х В), мм | 2290х1840х2120 |
| Масса нетто, кг | 3880 |
| Масса брутто, кг | 4060 |
Варианты комплектации XA7140:
| Базовая комплектация | Опции |
|---|---|
| система подачи СОЖ | УЦИ и оптические линейки по 3 осям |
| Освещение рабочей зоны | тиски |
| Документация на русском языке | - |
