Гидравлический ленточнопильный станок Stalex BS-460G-JC

Ленточнопильный станок по металлу Stalex BS-460G-JC — обновлённый консольный гидравлический полуавтомат на базе BS-460G: новый дизайн, выносная консольная сенсорная панель и новая система ввода данных. Скорость 40/80 м/мин, двигатель 1,5/2,2 кВт, полотно 27×0,9×3960 мм.

Работа в ручном режиме (каждая операция по кнопке) и в автоматическом цикле: зажим заготовки — запуск пилы — опускание и остановка рамы — подъём рамы — отжим тисков; оператору остаётся подавать заготовки и нажимать «Пуск». Гидравлические тиски раздвигаются на 460 мм — можно пилить прямоугольные заготовки шире рабочего просвета подъёма рамы.

Основные элементы Stalex BS-460G-JC

• регулировка угла поворота рамы по шкале от −45° до +60° с шагом 1°
• опускание и подъём рамы — автоматически за счёт гидравлики
• компактные сенсорные клавиши, выносная консольная панель
• предохранительный концевик на кожухе маховика и концевик под трёхлучевым маховиком натяжения — контроль обрыва полотна
• безлюфтовое вращение полотна за счёт конических подшипников и твердосплавных пластин
• термозащита электродвигателя; система смазки и охлаждения полотна
• гидравлические тиски с быстрым зажимом; червячная передача редуктора
• дисковая щётка очистки полотна от стружки (от движения полотна)

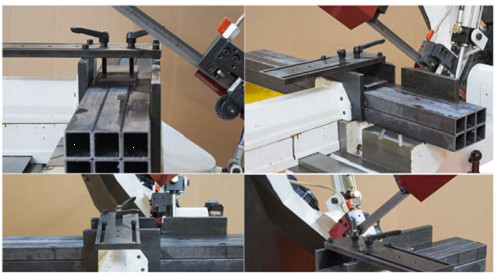

					Дополнительный прижим для пакетной резки для BS-460G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.
					Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.

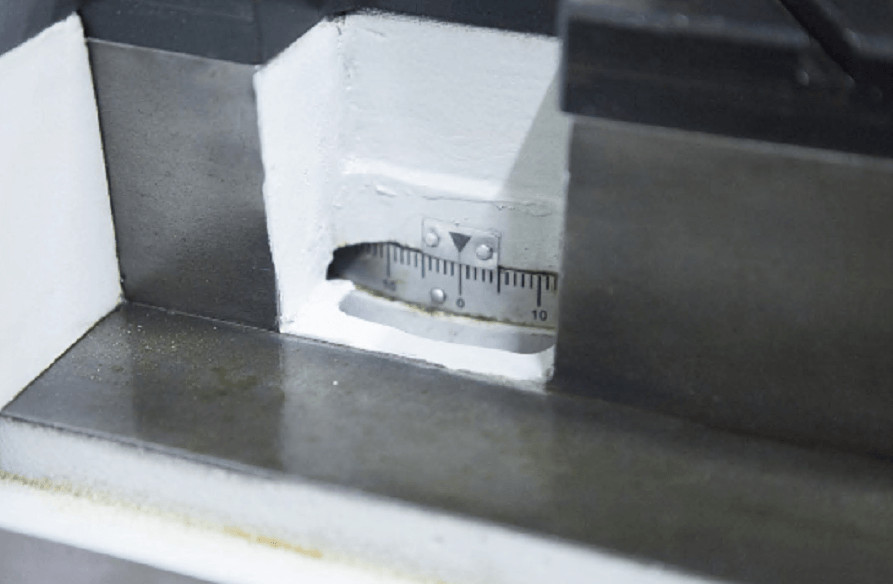

					В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.

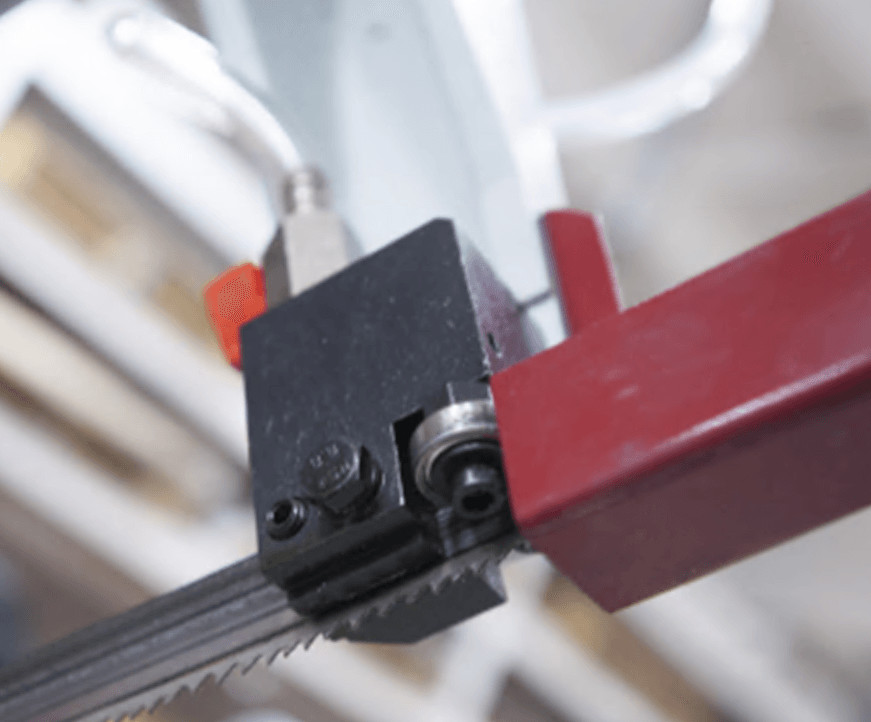

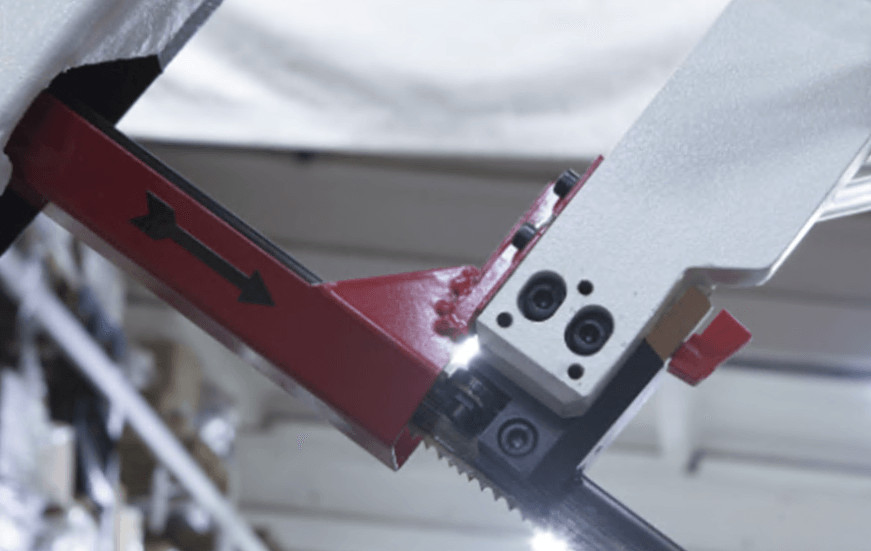

					Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.
					Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора.

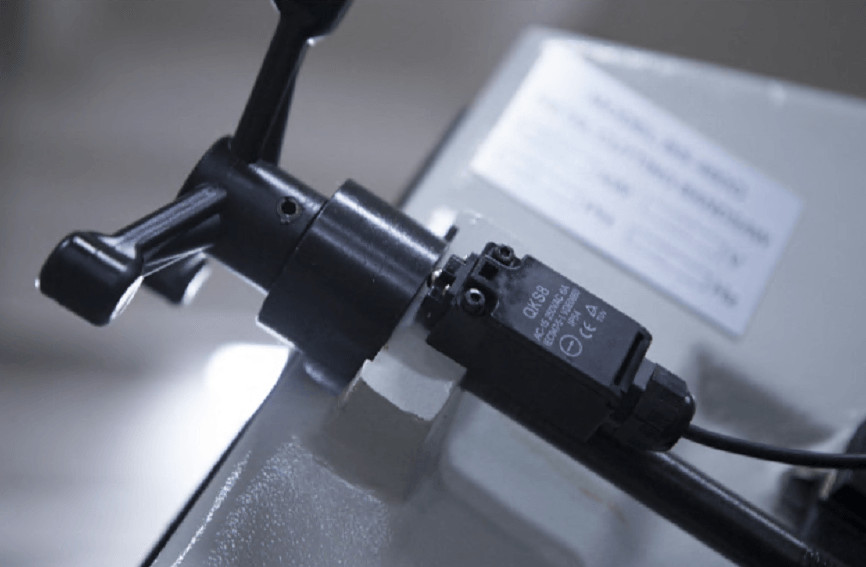

					Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет.

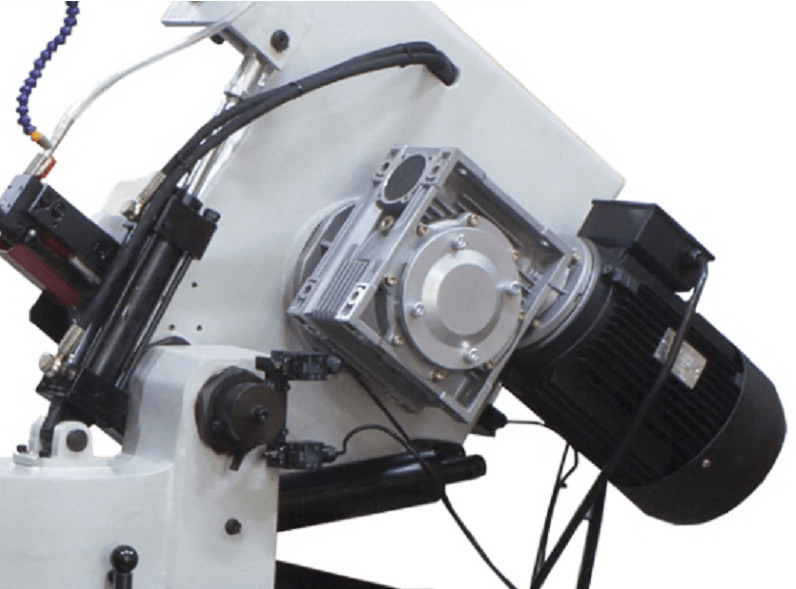

					Зубчатый привод

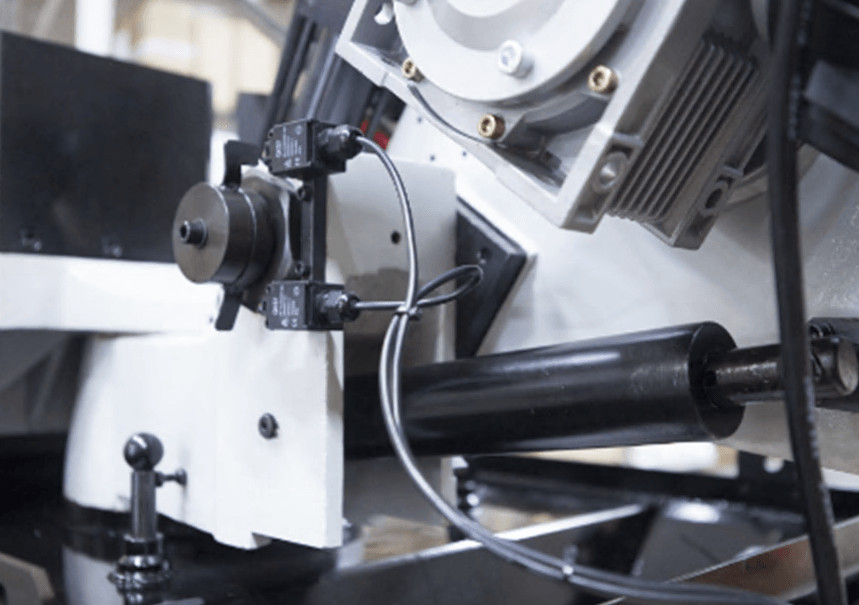

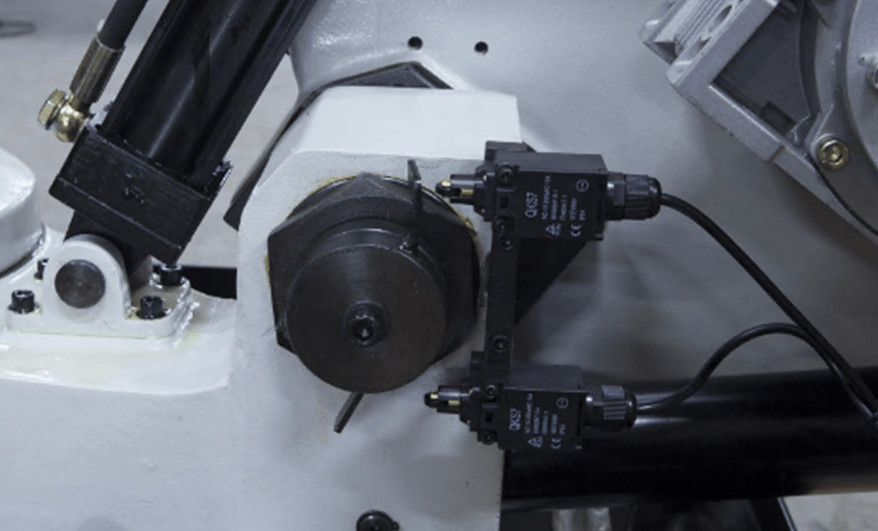

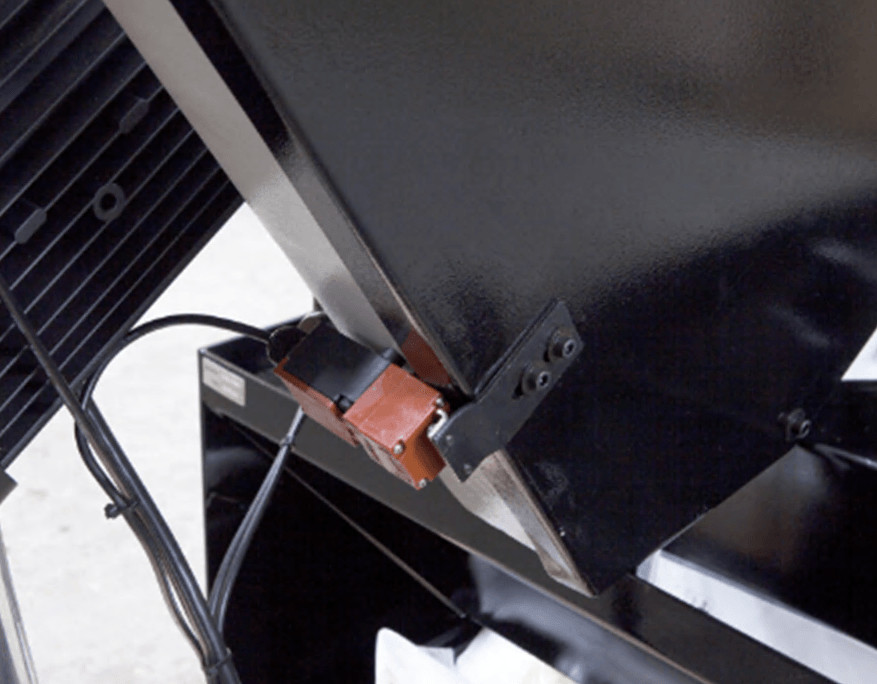

					Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.
					Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение.

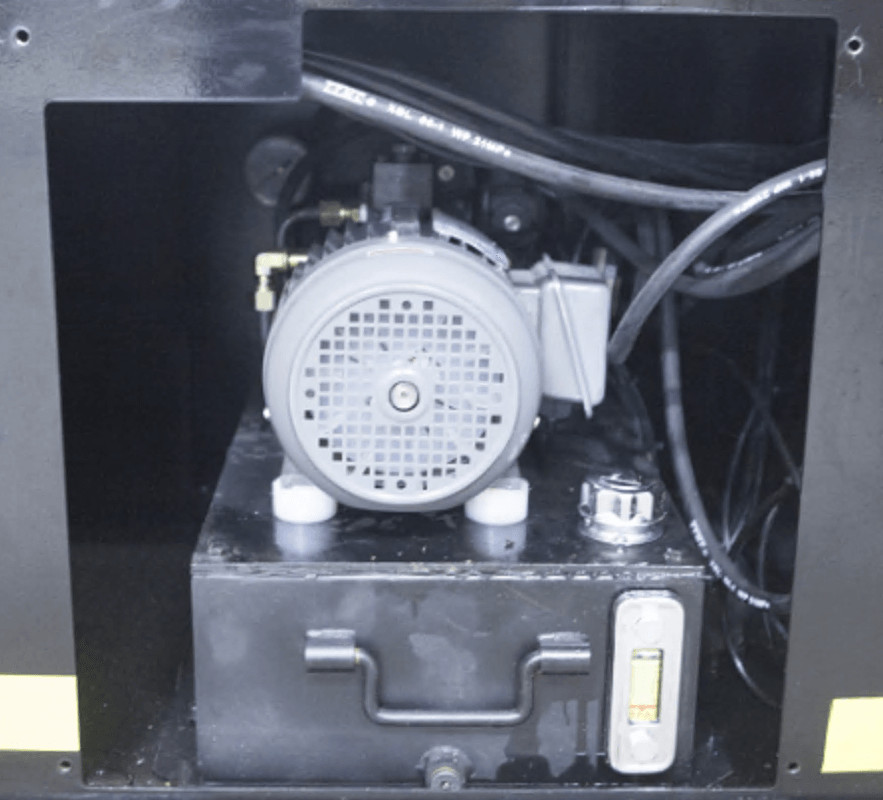

					Гидростанция

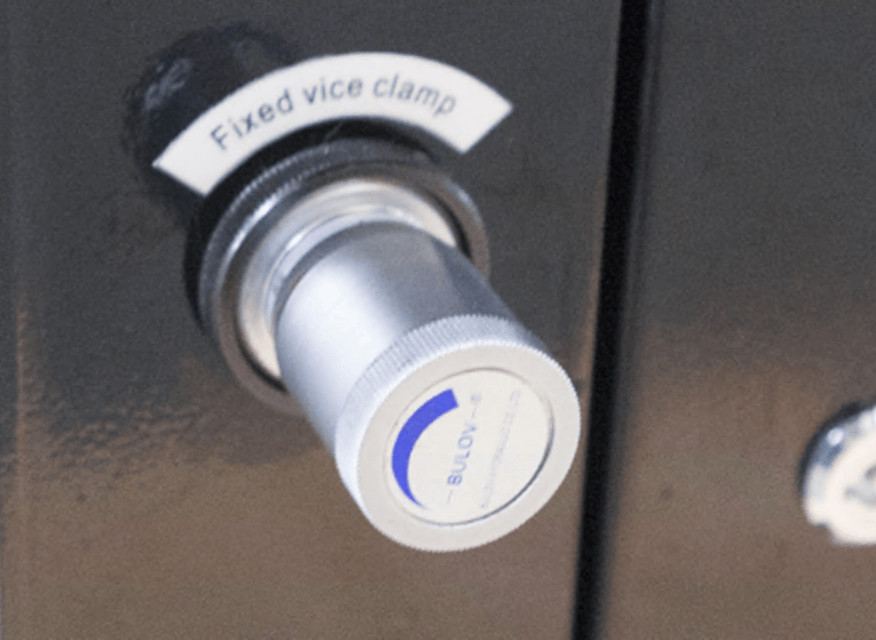

					Регулировка гидравлических тисков, отвечает за усилие зажатия тисков.
					Предохранительный датчик при снятии заднего кожуха рамы.

Комплектация

• Полуавтоматический ленточнопильный станок STALEX BS-460G-JC
• Ленточнопильное полотно, установленное на станке
• Гидравлические тиски
• Помпа для подачи СОЖ
